纳芯微发布双通道电流检测放大器NSCSA285，赋能工业与能源管理

纳芯微推出高精度双通道电流检测放大器nscsa285系列，该系列产品以其卓越性能，满足工业4.0和新能源领域日益增长的精确电流检测需求。 nscsa285系列在通信设备、工业自动化、能源管理和智能电网等应用中展现出强大的优势。

☞☞☞AI 智能聊天, 问答助手, AI 智能搜索, 免费无限量使用 DeepSeek R1 模型☜☜☜

高精度与低温漂特性，有效降低测量误差

针对微弱电流信号易受干扰、测量误差难以控制的难题，NSCSA285系列凭借0.05%的典型增益误差和±12μV的最大输入偏移电压，在-40℃~125℃全温区内实现±0.5%的精度。其150nV/℃的超低温漂特性，确保了在各种温度环境下的测量稳定性，满足工业级应用的长期可靠性要求。

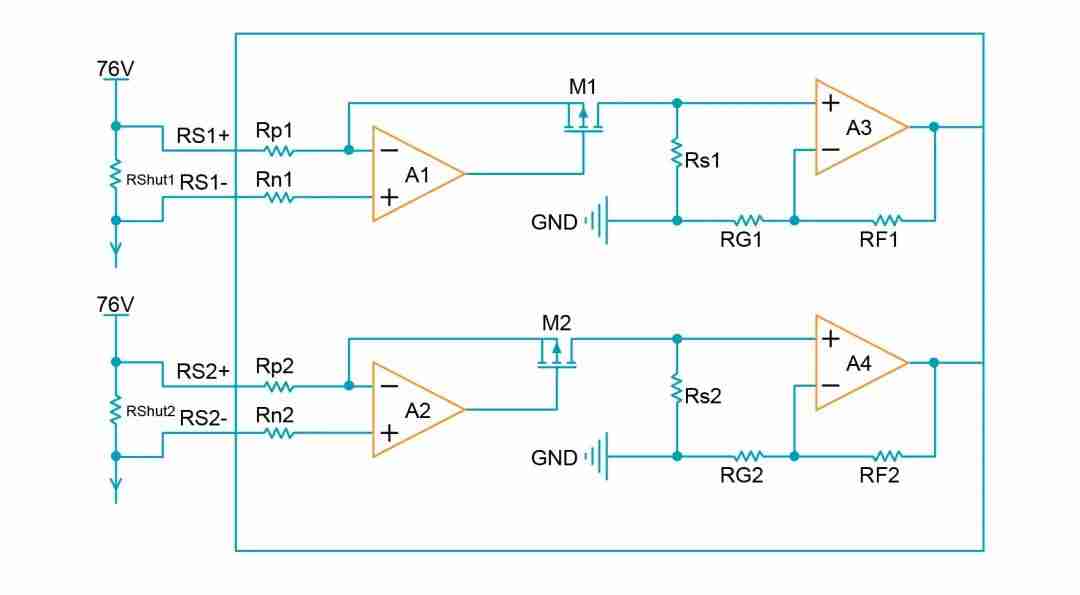

NSCSA285 系列功能框图

宽共模电压范围与强抗干扰能力，保障系统稳定运行

在复杂的电磁环境和宽电压动态范围应用中，NSCSA285系列展现出优异的抗干扰能力。其3V~76V的宽共模输入电压范围直接兼容工业高压场景，140dB的直流共模抑制比(CMRR)和91dB@10kHz的交流CMRR，有效抑制共模噪声，确保系统在各种工况下保持信号完整性和稳定性。

灵活的双通道设计与多种封装选择

为了提高系统设计的灵活性，NSCSA285系列提供四档增益配置，以适应不同的分流电阻需求，并集成两路独立检测通道，支持多节点同步监测，简化系统设计。其3mm×3mm MSOP8小型封装和引脚兼容设计，不仅优化了系统尺寸和成本，还简化了产品升级流程，为客户提供便捷的设计体验。

MindShow

MindShow官网 | AI生成PPT，快速演示你的想法

1492

查看详情

NSCSA285 系列封装图与选型表

低功耗与快速响应，实现长期稳定运行

在能效管理方面，NSCSA285系列的典型静态电流仅为600μA，显著降低了系统功耗。同时，其90kHz带宽和0.6V/μs压摆率，确保了高速电流监测和瞬态响应能力，在应对复杂动态负载时表现出色。

此外，NSCSA285系列符合工业级可靠性标准，通过了HBM ±3500V和CDM ±2000V ESD防护测试，工作温度范围为-40℃至+125℃，并通过MSL1级湿度敏感认证，确保产品在严苛环境下的长期稳定性和可靠性。

样片申请

目前可申请NSCSA285系列样片；更多产品信息和技术资料，请访问www.novosns.com。
