pdf如何转成cad文件？4种主流方法详解！

将pdf图纸转换为可编辑的cad格式（如dwg/dxf）是工程和设计领域的常见需求。由于pdf与cad文件的结构差异较大，转换过程中可能会出现信息丢失或格式混乱的问题。那么，如何将pdf转换成cad文件呢？本文将介绍四种主流方法，帮助您高效完成转换。

一、使用专业转换软件 通过专用工具解析PDF中的矢量数据并生成CAD文件，适用于对精度要求较高的工程图纸。

优点：

✅ 支持图层分离和线条识别 ✅ 保留比例尺和基础几何结构

缺点：

❌ 付费软件成本较高 ❌ 复杂PDF可能仍需手动修复

推荐工具：AutoCAD

适用版本：AutoCAD 2017及以上

操作步骤：

百度虚拟主播

百度智能云平台的一站式、灵活化的虚拟主播直播解决方案

36

查看详情

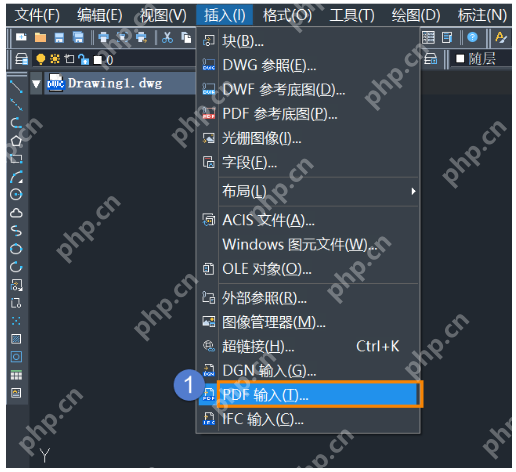

1、打开AutoCAD，点击「插入」→「PDF输入」；

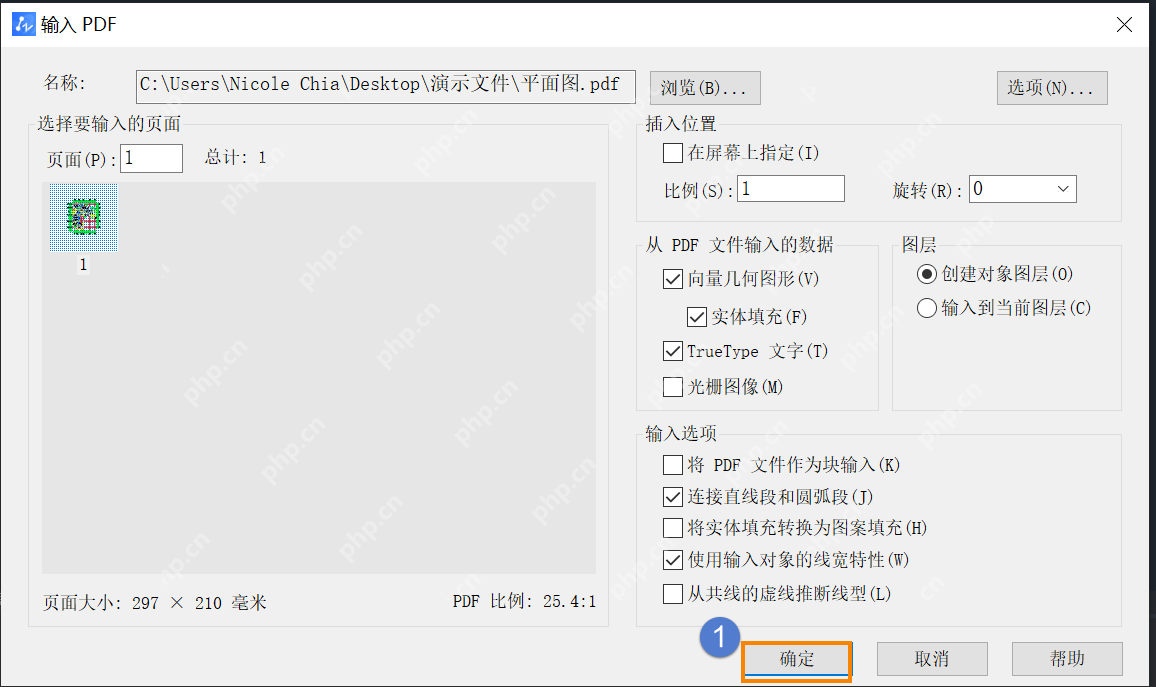

2、选择PDF文件，勾选「指定插入点」和「比例」；

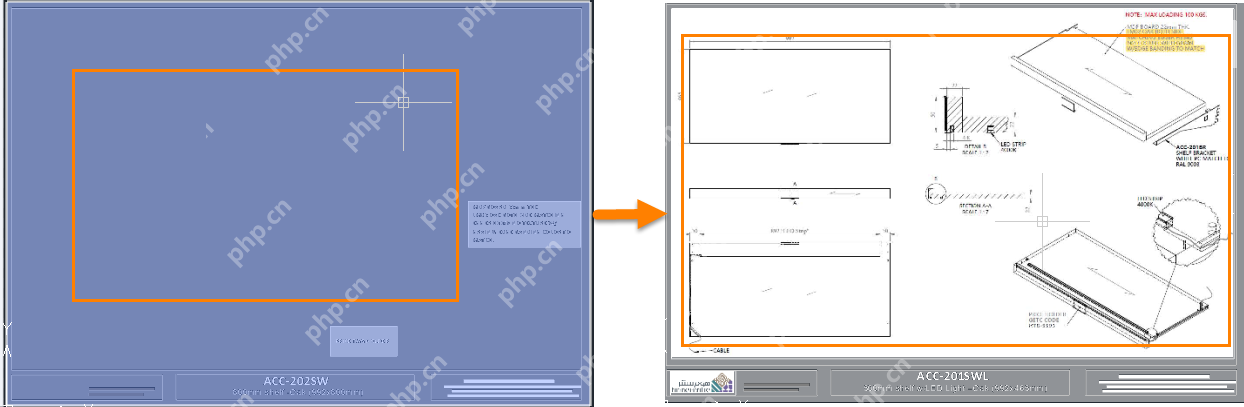

3、确认后生成矢量图形（需手动分离图层）；

4、另存为DWG/DXF格式。

注意：仅支持矢量PDF（扫描件需先进行OCR处理）；转换后的线条为多段线，需优化属性。

二、使用在线转换工具 通过网页上传PDF，自动生成CAD文件，适合简单图形的快速处理。

优点：

✅ 无需安装软件，跨平台使用 ✅ 部分工具支持OCR识别

缺点：

❌ 大文件转换速度慢 ❌ 需要连接网络

推荐工具：PHP中文网在线工具

操作步骤：

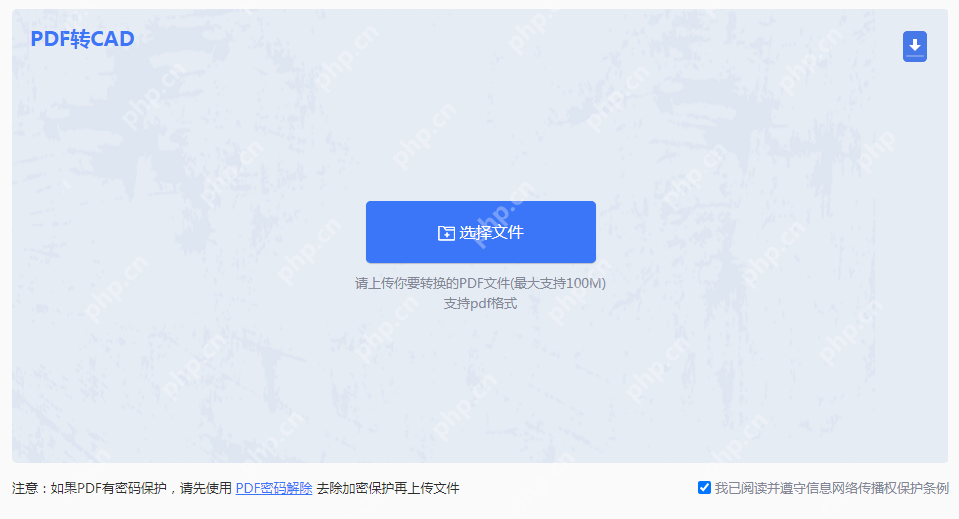

1、打开在线pdf转cad网址https://pdftoword.55.la/pdf2cad/

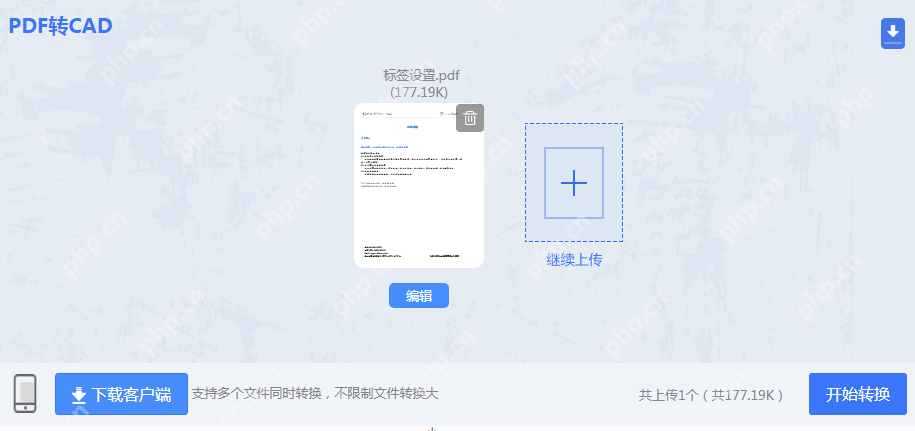

2、根据界面提示选择PDF文件上传。

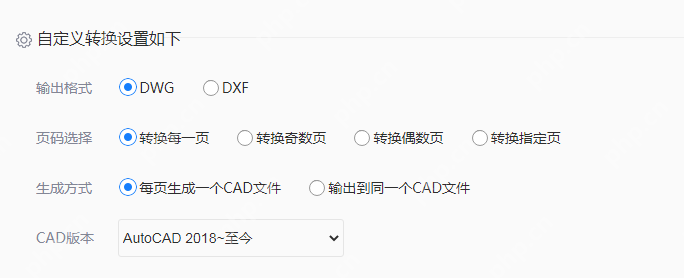

3、转换前可根据需要进行设置，设置完成后点击开始转换。

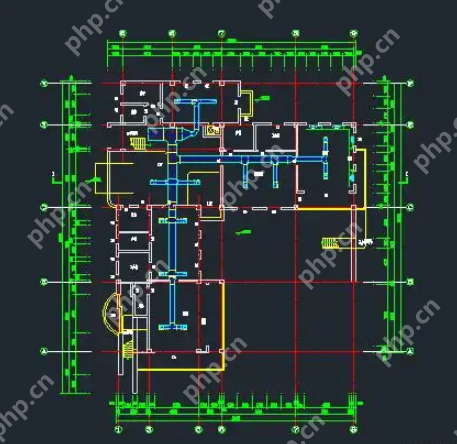

4、转换完成后，点击下载即可获取所需文件。

注意：确保网络稳定，以加快转换速度。转换大型文件时，可能需要耐心等待。

三、手动描图法 将PDF作为底图导入CAD软件，手动绘制线条和图形，适用于高精度需求。

优点：

✅ 完全控制细节，精度最高 ✅ 可自定义图层和属性

缺点：

❌ 耗时费力，效率低 ❌ 需熟悉CAD操作

推荐工具：AutoCAD

操作步骤：

1、将PDF导入CAD软件（如AutoCAD）：点击「插入」→「光栅图像参照」→ 选择PDF文件；

2、调整底图透明度至50%，锁定图层；

3、使用「多段线」「圆」「文字」工具逐笔描图；

4、完成后删除底图，保存为DWG/DXF。

四、Adobe Illustrator中转法 利用AI处理PDF后导出为DXF，再在CAD中优化。

优点：

✅ 可编辑矢量路径，修复断线 ✅ 支持复杂图形预处理

缺点：

❌ 步骤繁琐，需多软件协作

操作步骤：

1、在AI中打开PDF文件，点击「图像描摹」→「黑白徽标」生成矢量路径；

2、删除冗余锚点，合并重叠线条；

3、导出为DXF格式（文件→导出→选择DXF）；

4、在CAD中打开DXF文件，调整图层和线型。

注意事项：

文件类型：

矢量PDF：转换效果较好，线条可识别为独立对象； 扫描PDF：需先使用OCR工具（如Adobe Acrobat）转换为矢量格式。

比例校准：

转换后检查比例尺，使用「SCALE」命令按参考尺寸校准。

图层管理：

转换生成的线条通常位于同一图层，需手动分配至不同图层（如墙体、标注）。

版权限制：

加密或受版权保护的PDF需获得授权后再转换。

方法对比与工具推荐：

总结建议：

优先选择专业软件：若需频繁转换，购买AutoCAD、PHP中文网pdf转换器等工具可提升效率；

紧急简单任务：使用PHP中文网在线转换，注意文件大小；

精准还原设计：手动描图或AI预处理+CAD优化。
