fx3u-485/232bd模块支持自由口通讯，这意味着它可以实现基于rs-485/232的任何通信协议，因此应用范围非常广泛。
因此，威纶通触摸屏也可以通过FX3U-485/232BD进行通讯，具体操作步骤如下：
本次使用的硬件设备包括：
PLC：FX3UPLC搭配FX3U-485BD
触摸屏：MT8102iQ
软件：EasyBuilder Pro
参数设置指南
■触摸屏侧的设置：

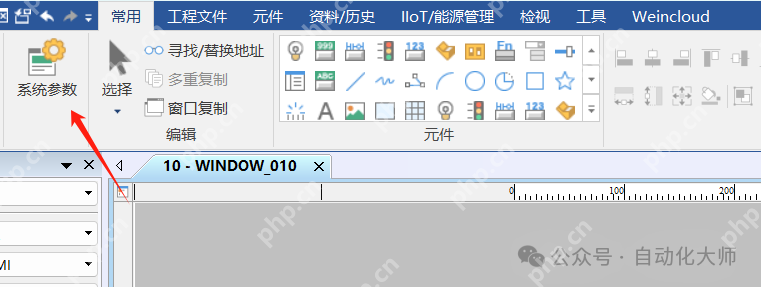

首先，创建一个新程序，并选择触摸屏型号为MT8102iQ。接着，打开菜单栏，进入系统设置
在系统设置中，选择设备选项，然后点击新增设备

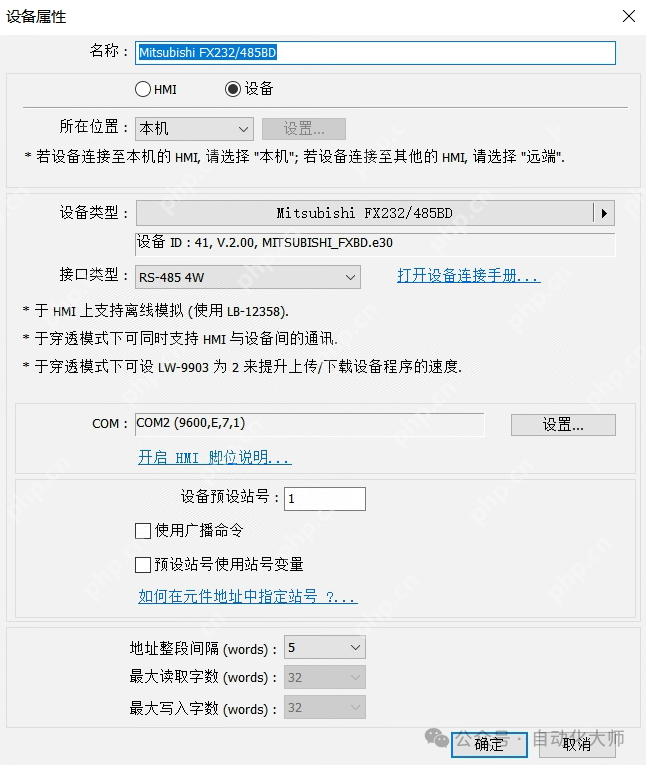

选择驱动为Mitsubishi FX232/485BD，接口类型选择RS-485 4W（注意：本触摸屏支持RS-485 2W和4W，接线方式不同。）

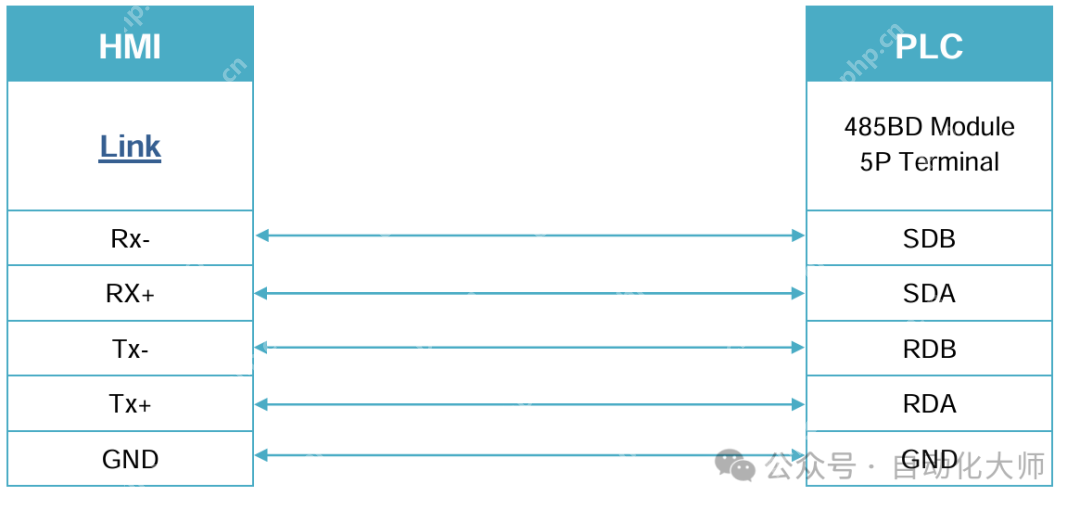

RS485 4W的接线方式如下：
RS485 2W的接线方式如下：
在MT8102IQ上，需要选择COM2（具体请参考触摸屏的硬件定义），并设置通讯站号（当连接多台PLC时，触摸屏通过站号来区分设备）
最后，设置COM口参数，确保与PLC的参数一致
■PLC侧的参数设置：

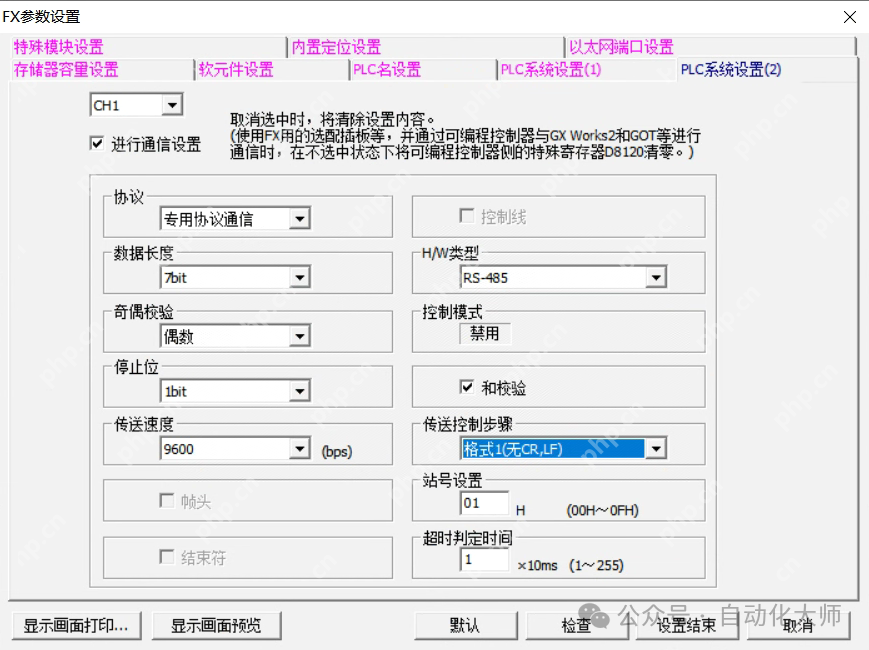

在PLC的FX参数设置中，选择CH1，并设置如下参数。
完成上述设置后，即可实现通讯。
以上就是详细步骤，威纶通和三菱FX3U-485/232BD通讯的详细内容，更多请关注php中文网其它相关文章！
