在使用迅捷cad编辑器进行绘图设计时，经常会遇到关于cad图块创建的问题，其中创建外部图块就是一个常见的问题。接下来，小编将为大家详细展示如何创建cad外部图块的方法。
1、首先，在绘图窗口中，绘制一个需要长期使用的图形，这里我们以一个圆形作为示例。

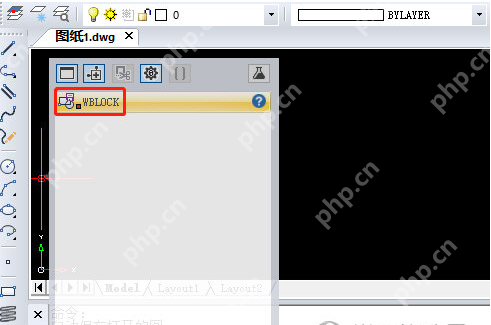

2、接着，在命令行窗口中输入“WBLOCK”命令字符，执行“WBLOCK”命令，此时会弹出“保存块到磁盘”的对话框。
CAD相关攻略推荐:
推荐一些实用的CAD手机看图软件 CAD手机有哪些看图软件
CAD测量斜线长度的具体操作方法
如何在CAD中隐藏图层 具体操作步骤

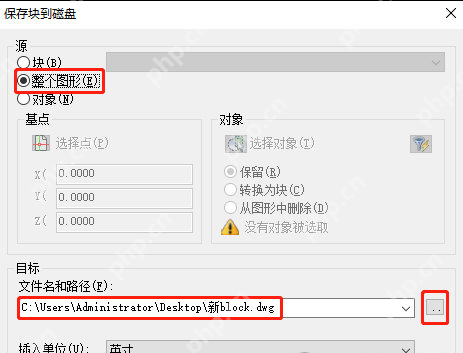

3、在弹出的“保存块到磁盘”对话框中，直接在【源】选项区域选择【整个图形】单选按钮。这样，当前绘制的圆形将被创建为外部块。
4、然后，在【目标】选项区域，点击【文件名】文本框右侧的【..】按钮，在弹出的对话框中选择保存路径，将创建的外部块成功保存。
CAD相关攻略推荐:
如何在CAD中调出菜单栏 调出菜单栏的具体操作
CAD迷你看图软件中旋转图形的技巧
CAD制作水滴形状的图文操作步骤
以上就是小编为您带来的关于CAD创建外部图块的详细方法，您学会了吗？如果还有疑问，请继续关注PHP中文网站！
以上就是怎么创建CAD外部图块？CAD创建外部图块方法一览的详细内容，更多请关注php中文网其它相关文章！
