在利用solidworks软件进行设计工作时，经常需要创建圆锥形的钣金部件。接下来，我们将详细介绍如何在solidworks中绘制并展开圆锥形钣金零件。

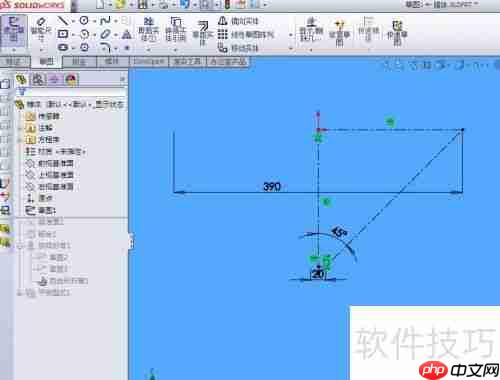

1、 打开SolidWorks软件，选择基准面，绘制所需的草图。
2、 建立新的基准面，以下方20的位置作为参考来构造。

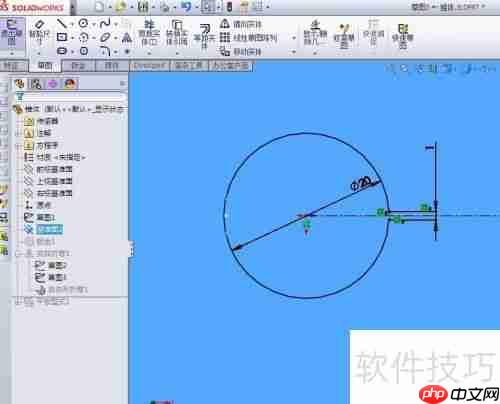

3、 使用上视图作为基准面，进入草图模式，绘制一个带有开口的圆，因为完整的圆形草图不能生成钣金效果。
4、 转到基准面2，开始绘制草图。同样地，绘制一个带有开口的圆，确保草图非闭合以便生成钣金效果。
5、 进入钣金模块，选择放样功能，并指定刚才创建的两个草图。
6、 在特征管理树中找到平板状态的项目，右键点击并选择解除压缩选项。
7、 圆锥体展开后的结果如图所示：
以上就是Solidworks圆锥体钣金的绘制与展开方法的详细内容，更多请关注php中文网其它相关文章！
