solidworks中的钣金功能能够批量生成零件的展开尺寸，涵盖长度、宽度及厚度等信息。

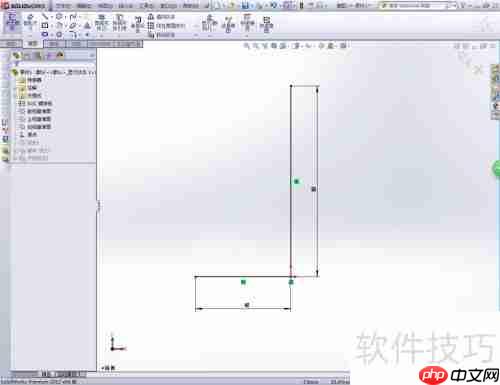

1、 首先，在钣金模块内绘制一个开放式的零件图形，比如尺寸为80x40x2，并设定k因子为0.45，折弯内半径设为R0.5。
2、 如图所示，零件已经准备好，接下来的操作至关重要。

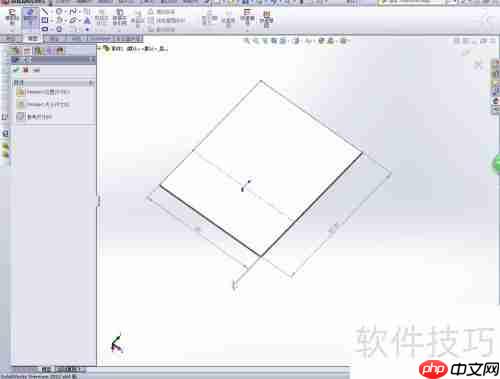

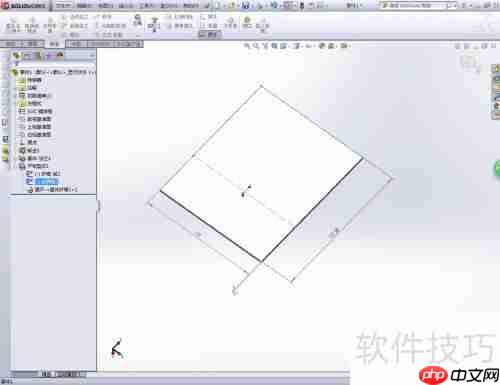

3、 对钣金零件执行展开操作，接着在设计库的平板样式-边线框模式下标注尺寸。需要注意的是，标注尺寸时应将其设为参考尺寸（此命令位于图片左侧，必须勾选，不然展开尺寸会失效）。正确标注后，尺寸会以灰色呈现，如果显示为粉红色则不能导出。

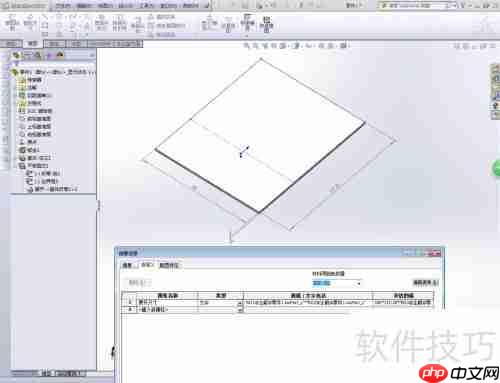

4、 在子零件的文件属性里进行个性化编辑。展开尺寸采用链接形式设定，直接选取先前标注的尺寸并用*连接。其格式为：展开尺寸=长度*宽度*板厚。
5、 完成设置之后，记得将钣金件恢复原状，否则会影响装配关系。若觉得窗口内的灰色尺寸标注碍眼，可以点击视图-所有注解，从而隐藏这些尺寸标注。

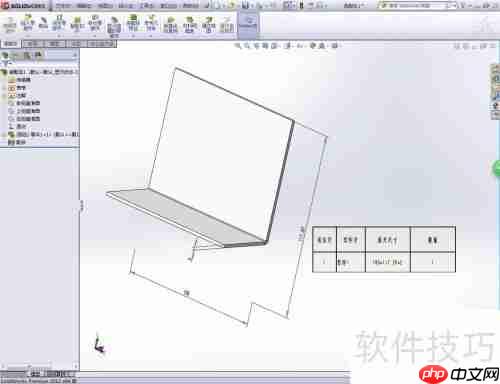

6、 装配时借助材料明细表来查看，这能有效提升您的工作效率。
以上就是SolidWorks钣金零件展开尺寸批量自动标注方法的详细内容，更多请关注php中文网其它相关文章！
