本文讲解了利用飞时达控规软件构建三角模型来模拟地形的过程。该方法具有普适性，适用于所有采用飞时达软件进行地形数据处理、转换和分析的情况。
首先，在飞时达控规软件里创建三角网模型之前，需要先将地形数据转为飞时达支持的格式，这一步骤是生成并分析模拟地形的基础。下面将详细介绍如何完成地形数据的转换。

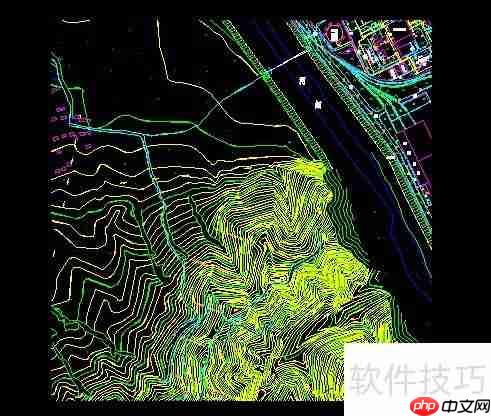

地形数据大致可分为两类：一类是常见的DWG格式的CAD图纸；另一类则是文档形式的地形资料文件。

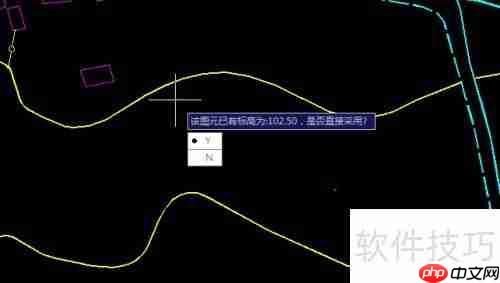

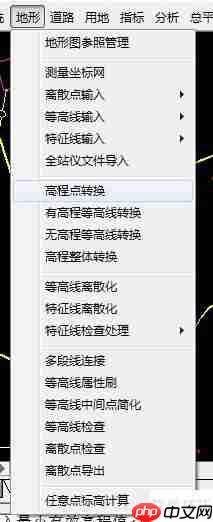

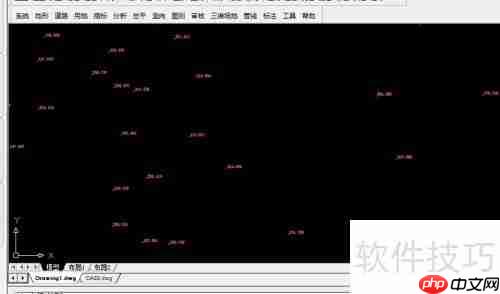

对于普通的地形图转换，可以分为两个步骤：第一步是对离散的高程点进行转换，通过飞时达控规软件提供的特定功能选定一个高程点样本，系统会自动将同图层内的所有高程点一次性转换完毕，具体步骤如下：

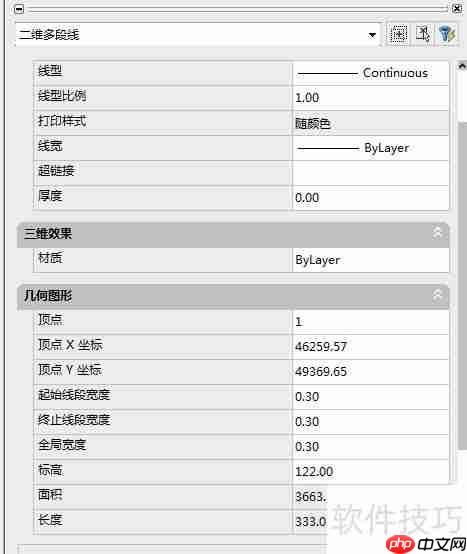

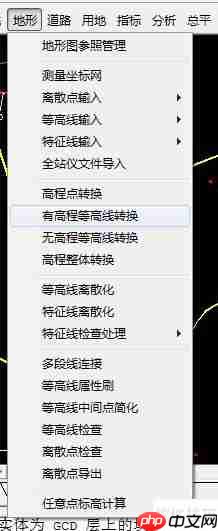

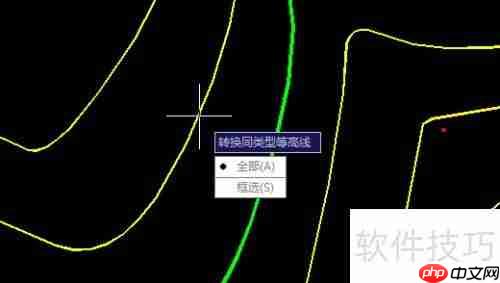

第二步则是等高线的转换，其操作流程与高程点转换相似，只需启用相应的功能即可。这里所说的等高线指的是带有高度信息（Z值或标高值）的等高线，具体操作见下图：
等高线转换结束后，还需要对其进行离散化处理，以保证三角网生成的精确度，具体操作可以在菜单栏找到相关选项。

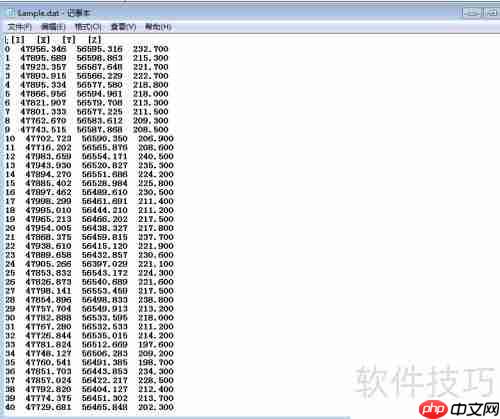

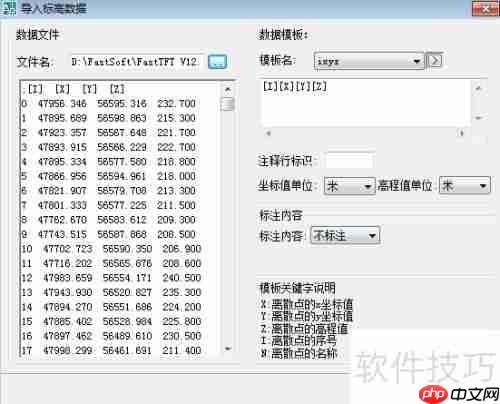

另外还有一种地形数据是以文件形式存在的，这类数据能够借助飞时达控规软件中的相应功能直接导入CAD环境，具体步骤如下：
需要注意的是，由全站仪采集的地形数据无需额外转换。

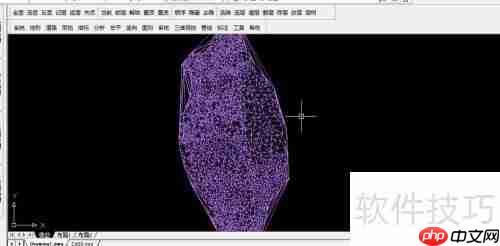

最后，当所有地形数据都成功转换之后，就可以运用飞时达控规软件的相关工具生成三角面模型了，如下图所示：
以上就是飞时达控规生成三角模型的方法的详细内容，更多请关注php中文网其它相关文章！
