雄关机械借助solidworks软件，开展钣金斜切圆管的展开工作。

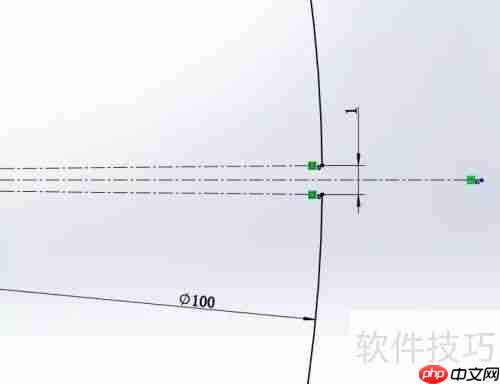

1、 在前视基准面上绘制圆形，并在右侧修剪出一个开口，如下图所示。
2、 添加基体法兰，两边对称设置为400，具体见下图。

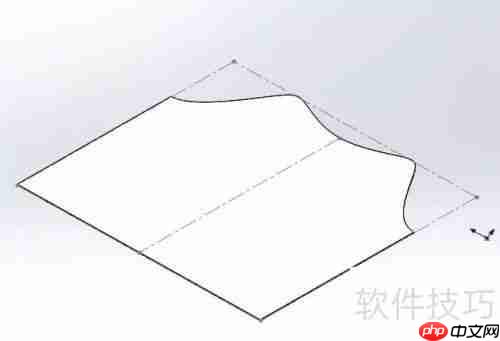

3、 完成展开后的效果如图所示。
4、 在上视基准面上绘制两条中心线，如下图所示。
5、 新建基准面，参考粉色线条及其端点，具体情况见下图。
6、 在新基准面上绘制圆形，如下图所示。
7、 拉伸切除后成型，并过渡至下一平面。
8、 展开后的效果如图所示。
9、 在基准面1上绘制圆形并进行切口操作，如下图所示。
10、 基体法兰成型于一侧，具体见下图。
11、 展开后的效果如图所示。
12、 设置完成后，添加外观效果如下。

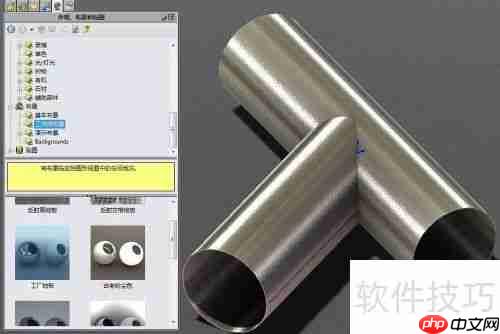

13、 选择一个环境，如下图所示。
14、 钣金展开时，一次只能展开一根管子，如下图所示。
15、 渲染后的效果如下。
