Proteus软件仿真使用指南

proteus是一款专门针对单片机及其外围电路进行仿真的工具软件。对于预算有限的人来说，这款软件非常实用，因为它允许用户无需购置实际设备，只需在电脑上就能实现高效的仿真过程。

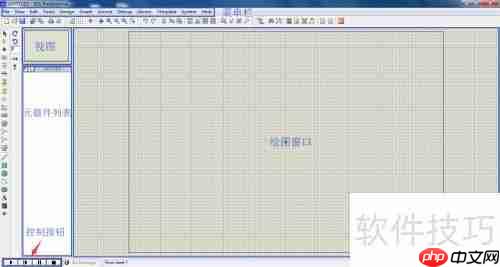

1. 当启动Proteus软件之后，可以看到主界面，右侧是绘图区，左侧则是缩略视图窗口，下方则依次排列着元件库和控制按键。

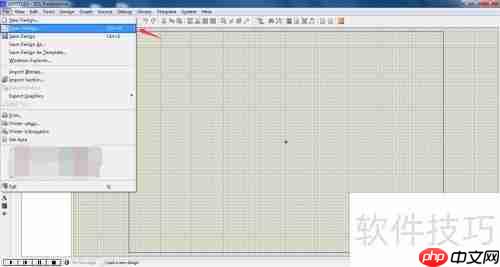

2. 点击菜单栏里的“File”，从弹出的菜单中选取“Open Design”（打开设计）。此处所用的设计图纸已经事先准备妥当，后续步骤都将基于此示例展开。

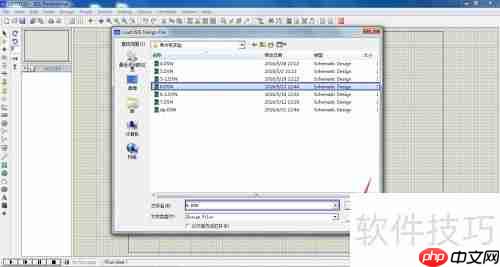

3. 接下来要从文件夹里挑选DSN类型的文档，这类文件正是Proteus软件默认支持的一种格式。

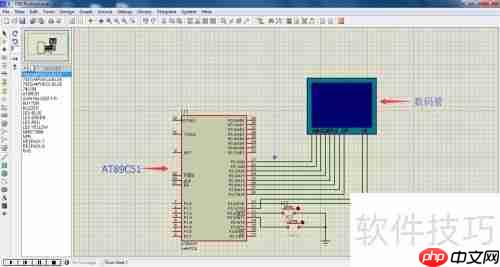

4. 文件打开之后，绘图区就会显示出之前创建好的图形，其中右侧部分展示的是数码管，而左侧则是AT89C51单片机。

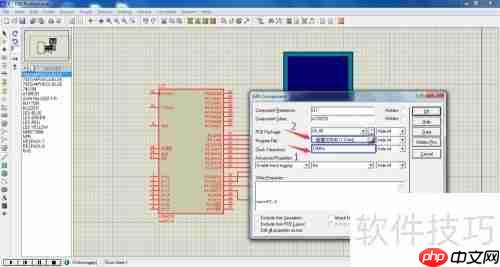

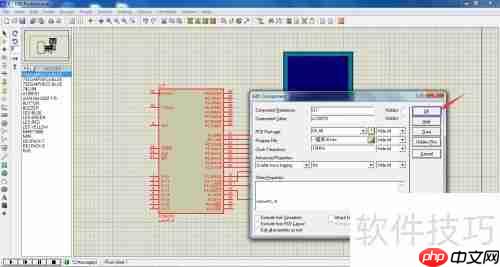

5. 双击绘图区内的AT89C51单片机图标，将会出现配置窗口。依据硬件的具体规格，把时钟频率设定为12MHz，并且指定Program File（即程序的HEX文件形式），这样就完成了基本设置。

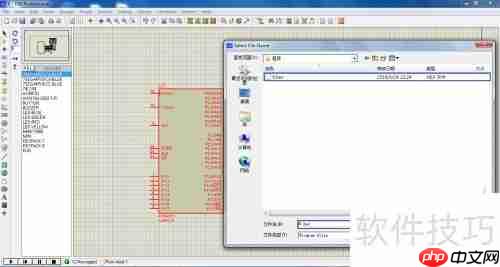

6. 在这一步骤中，我们将采用六点Hex文件来进行加载操作。



   语流软著宝

   AI智能软件著作权申请材料自动生成平台

   74

   查看详情

7. 返回到小窗口后，其余参数可以根据实际情况进行微调，一般情况下使用默认值就可以满足需求了，最后确认即可。

8. 完成所有设置之后，就可以启动仿真了，点击左下角的小三角符号，这时绘图区里的数码管就会点亮。

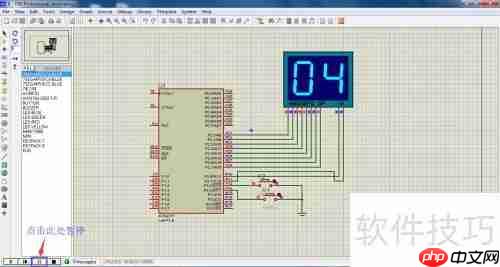

9. 如果想要暂停仿真，可以点击左下角的两条竖线图标，这样一来，绘图区中的数码管也会停止工作，但显示的数值会保持不变。

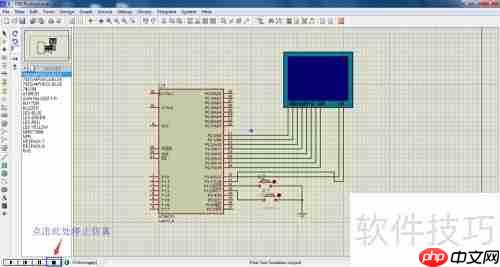

10. 想要结束整个仿真过程的话，只需要按下左下角的实心方块按钮，那么绘图区内的数码管便会熄灭。

以上就是Proteus软件仿真使用指南的详细内容，更多请关注php中文网其它相关文章！
