solidworks 软件在机械行业中备受青睐，其学习难度低且实用性高，在钣金设计、受力分析以及运动仿真方面表现出色。
1、 我常用的软件有这些，现在分享给大家：solidworks2012（SP5版本，兼容XP系统，这是最后支持该系统的版本）、ProE 和 AutoCAD2010（结合PCCAD及其他插件），这些软件能够协同工作。
2、 打开 SolidWorks2012，新建一个零件模型。

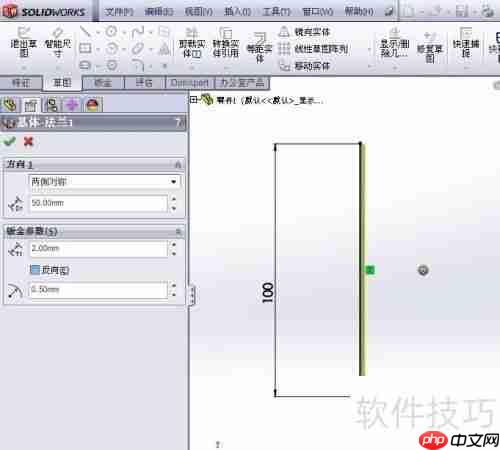

3、 以前视基准面为基础，创建一个钣金零件，比如 L100x50x2（t=2.0），宽度为50，内部折弯半径 R0.5。采用 K 因子（K=0.45）作为折弯参数，完成相关设置。

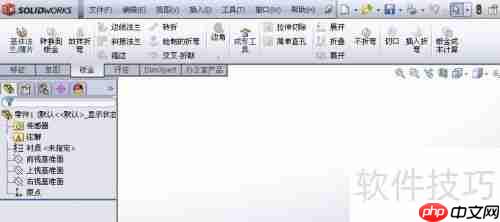

4、 仅钣金模块下的零件具备自动展开的功能，其他类型的零件则无法实现这一功能。

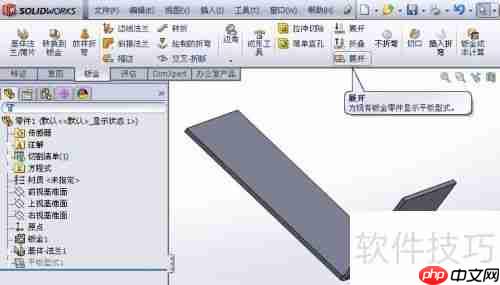

5、 钣金模块里的展开工具可以帮助验证零件是否可以被正确展开。

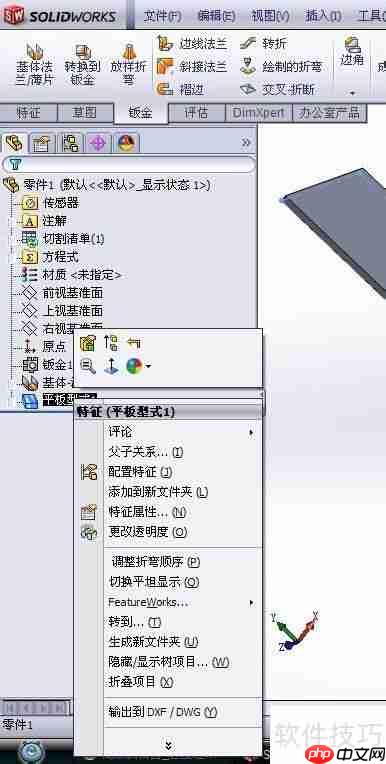

6、 在设计树中，选定平板形式1，右键点击并选择输出 DXF/DWG 选项，点击确定，将文件保存至对应的文件夹或桌面便于后续查找。

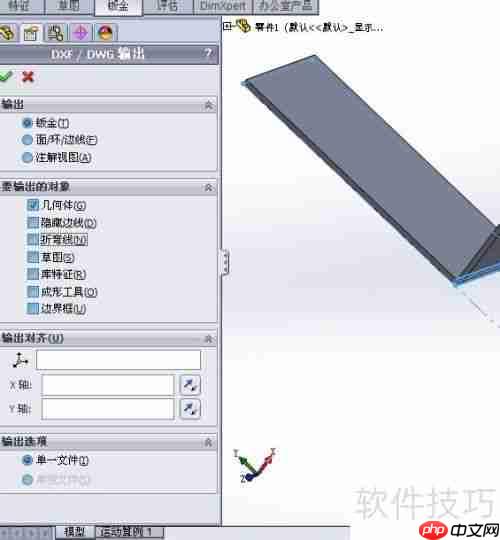

7、 保存时会弹出 DXF/DWG 参数配置窗口，默认情况下保持原样即可。如有需求，可以选择勾选折弯线选项。确认后继续保存就能完成输出配置。

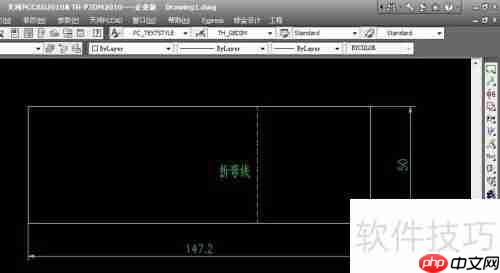

8、 上述方式较为简便，输出比例为 1:1，可以直接用于下料。另一种方式相对复杂一些，需要通过工程图拖入图框，但需要注意图框与图纸的比例。对此相信大家都已熟悉。
以上就是Solidworks钣金自动展开方法教程的详细内容，更多请关注php中文网其它相关文章！
