方格网法计算土方量：原理与应用

在实际工程中，方格网法是一种常见的土方计算方法，它操作简便且适应性广。下面将简述利用方格网法进行土方量计算的主要步骤。

1、 界定计算区域：

2、 使用方格网法时，首先需要划定计算范围并绘制成图。

3、 区域编号确定，范围绘制完成，如有必要可分块处理，确保区域完整。

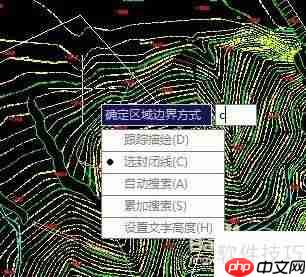

4、 可通过自由绘制、已有封闭线选择、自动搜索或累加搜索等多种方式定义区域边界。

5、 布置方格网：

6、 方格网法具备自动布置的功能。

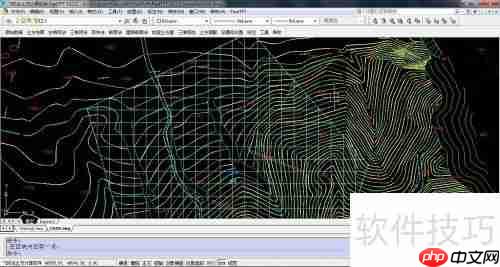

7、 在选定的区域内设置方格网的大小、方向等参数，确认后完成布置。

8、 获取自然标高：

9、 方格网法需要采集自然标高数据以供后续分析。

10、 指定标高采集区，系统读取地形信息并在方格点右下角显示结果。

11、 设定设计标高：可以手动输入或从图纸中提取数据，这里以手动输入为例。

12、 方格网法设定设计标高并输入具体数值。

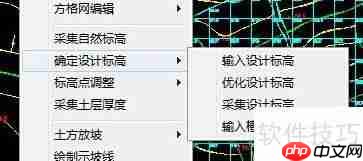

13、 点击目标区域，使用等高面、自然标高调整、一点/两点坡度面、三点或四点面等方法确定设计标高，此处采用等高面方式。

14、 用颜色标识填方和挖方区域。

15、 绘制零线：

16、 方格网法绘制零线，便于直观了解设计情况。

17、 选定区域后，程序会自动生成零线（如图所示的蓝色线条）。

18、 计算挖填面积：

19、 方格网法能够精确计算挖填面积，保证结果准确无误。

20、 能够标记填挖方的最大值，并在图中标注出来。

AppMall应用商店

AI应用商店，提供即时交付、按需付费的人工智能应用服务

56

查看详情

21、 计算土石方体积：

22、 方格网法适用于土石方体积的计算。

23、 输入松散系数后，选定区域，土方量会标注在每个方格内，并用颜色区分填挖方。

24、 统计各行各列数据：

25、 方格网法进行土方行列汇总计算。

26、 横向显示每列填方总量，纵向显示每行挖方总量。

27、 统计土方总量：

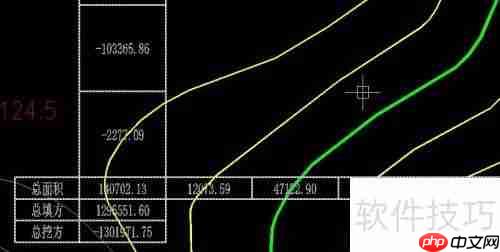

28、 方格网法土方量统计表。

29、 汇总表既可嵌入图纸，也能导出到Word文档中。

30、 绘制平整断面图：

31、 方格网法用于绘制平整断面图，清晰呈现地形特征。

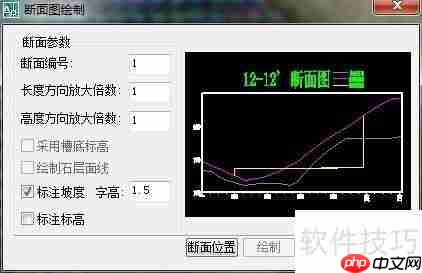

32、 定位断面线并绘制断面图，其中洋红色代表自然地面线，黄色代表平整后的地面线。

33、 展示土方三维模型：

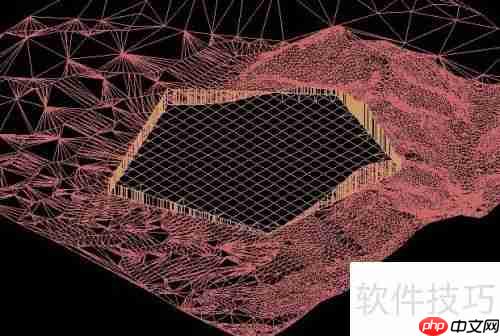

34、 首先生成自然三角面模型，接着生成平整三角面模型，最后合并自然面和平整面。

35、 参考以下示意图：
