钣金展开计算对于加工质量具有重要意义，直接关系到产品的最终效果，雄关机械致力于提供专业的钣金服务。
1、 对于90°折弯（常规折弯），如下图所示。由于雄关机械所用折弯上模尖角一般小于0.5，折弯内圆弧R可以看作固定值，所以折弯拉伸系数主要取决于下模槽宽V和材料厚度t。展开长度的计算公式为（1）：
2、 L=L1+L2-2t+系数a………（1）
3、 折弯系数a的具体计算公式如（2）所示。
4、 其中：V代表下模槽宽，t表示材料厚度。
5、 为了方便计算，展开长度公式可简化为（3）：
6、 L等于L1加L2减去系数C……（3）
7、 简化系数C的计算公式为（2t-系数a），具体数值参考下表。
8、 在多次弯折的情况下，展开长度的计算公式为（4）：
9、 其中，n表示折弯次数。
10、 关于反折压平（双折边），如图三所示。双折边是两块钢板叠合后再进行折弯的一种结构形式，主要用于提升强度，在2.0mm以上的厚板中较少采用压死边的方式。此工艺需要专用模具，并且要经过多道工序才能实现最终形状。
11、 双折边展开长度的计算公式为（5）：
12、 公式为：L=L1+L2-系数C……………………（5）
13、 系数C的经验值如图所示。

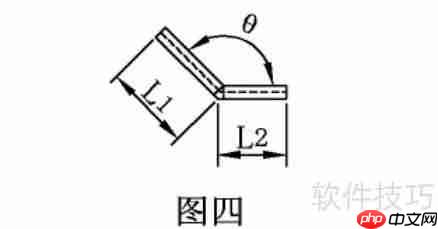

14、 雄关机械经常使用的钝角折边角度为135度或者150度（如图四），其展开长度计算公式为（6）。
15、 L等于L1加上L2再减去系数C……（6）
16、 系数C的经验值如图所示。
