CADWIN中批量套CAD零件的方法

霞舞
发布： 2025-06-03 14:18:11
原创
412人浏览过

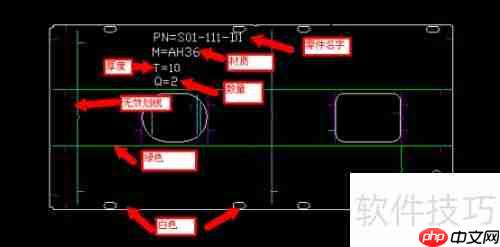

船体上的部分标识，例如前后桅杆等，在tribon系统里没有建模，需要在cad中以1:1的比例绘制。之后，利用沪东系统的套料模块，将各个零件逐一导入，并手动录入零件的名称、厚度以及材质等信息。由于零件数量庞大且信息繁杂，这一过程很容易出错。然而，借助cadwin软件，则能够实现零件的批量导入数据库，即便有数百个零件也能迅速完成。并且，使用cadwin进行套料，不仅能显著提高工作效率，还降低了对零件轮廓制作的要求，操作起来更加简便。具体步骤如下：

  1. 双击CADwin图标启动主程序，随后点击D/BCtrl→MakeDB，在弹出的输入框内填写数据库名称并确认。

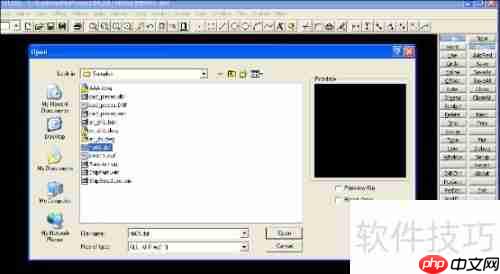

  2. 点击文件→读取→选择.dxf文件。

CADWIN中批量套CAD零件的方法

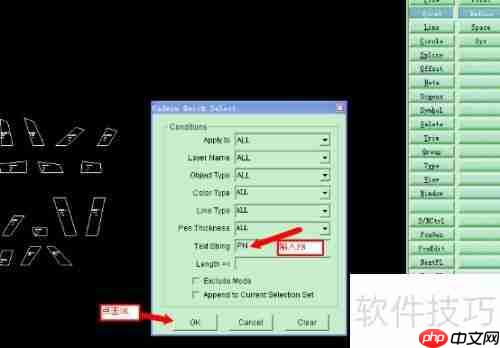

  1. 点击Point → Define，按下Ctrl + 鼠标右键，选择Quick Select，在输入框中输入PN后确认，最后点击Y/N完成。

CADWIN中批量套CAD零件的方法

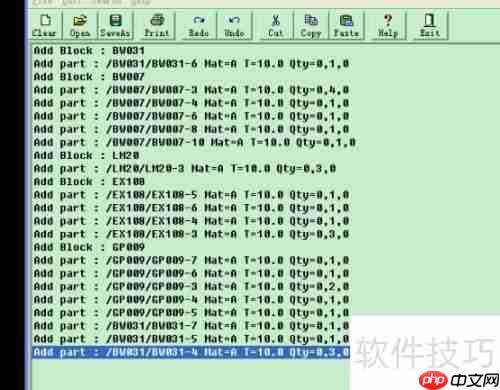

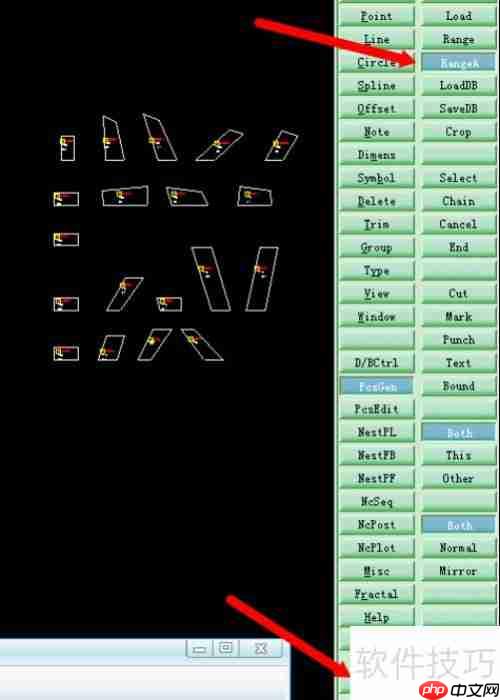

  1. 点击PcsGen，选择RangeA，用鼠标拖动选中全部图形，最后Y/N确认。

CADWIN中批量套CAD零件的方法

  1. 生成零件后，按下键盘上的C键退出.dxf图形文件。

CADWIN中批量套CAD零件的方法

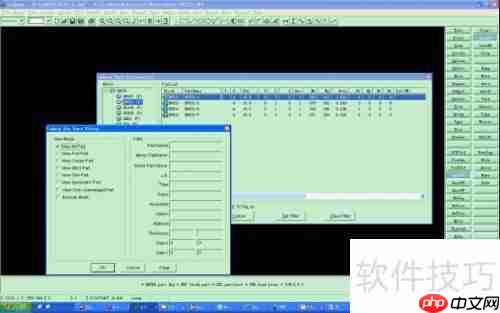

  1. 点击NestPL，接着LoadPt，按下回车键，选择需要套料的零件（可使用Set Filter筛选）。

CADWIN中批量套CAD零件的方法

法语写作助手
法语写作助手

法语助手旗下的AI智能写作平台，支持语法、拼写自动纠错，一键改写、润色你的法语作文。

法语写作助手 31
查看详情 法语写作助手

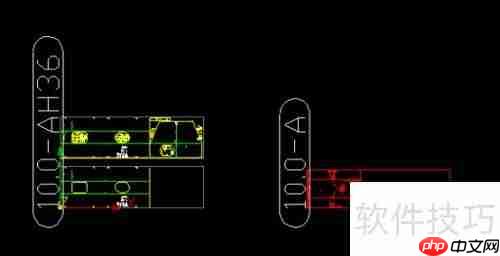

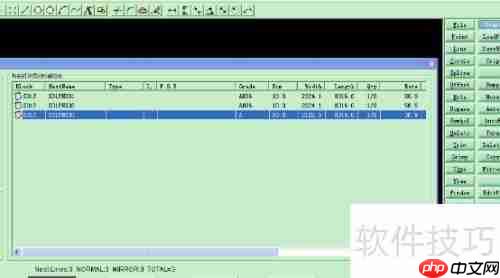

  1. 套料完成后，点击NestPL，依次执行SaveDB、Y/N确认，选择N，再点Start，回车，查看保存的套料板。

CADWIN中批量套CAD零件的方法

  1. 打开NestPL，点击Start，按回车键，选择套料板，确认OK。

CADWIN中批量套CAD零件的方法

  1. 生成中间切割文件（支持批量处理）：NcSeq → AutoNc → Y/N → NcPost → Gen-Nc → Y/N。生成的文件会自动存储至 C:CadwinNcProjectNcCode 路径下。

CADWIN中批量套CAD零件的方法

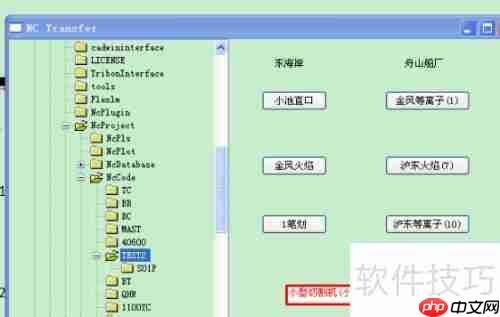

  1. 切割中间文件用于生成各船厂的切割指令，该程序经过张旭峰多次调整，最终获得现场的认可。

CADWIN中批量套CAD零件的方法

  1. 点击NestPL后选择Start，按回车键，挑选套料板并确认。接着打开NcPlot，点击Plot，选取套料板轮廓后回车，最后通过File中的Save as选择保存类型，或者直接进行打印操作。

CADWIN中批量套CAD零件的方法

以上就是CADWIN中批量套CAD零件的方法的详细内容，更多请关注php中文网其它相关文章！
