在钣金设计过程中，准确计算钣金展开尺寸是一项重要的任务。这可以通过使用公式或者借助建模软件来实现。针对简单的钣金部件，通常可以直接运用公式进行计算。然而，本文将通过一个实例展示如何利用solidworks软件完成钣金展开尺寸的计算流程。这种方法直观且便于操作。

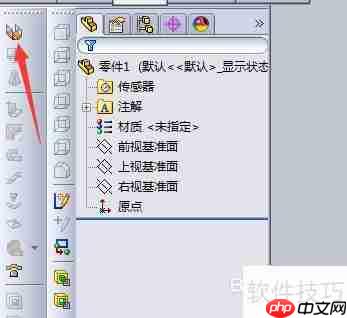

1、 打开SolidWorks软件，进入零件建模环境，如下图所示为软件启动后的初始界面。

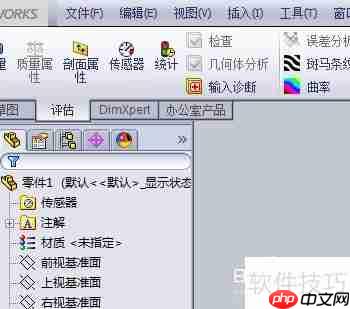

2、 点击单基体法兰按钮，这是开始钣金建模的第一步。

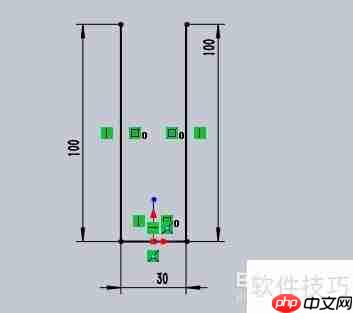

3、 以前视基准面为依据，绘制一个长度为100、宽度为30的U形草图，具体形态可参照下图。

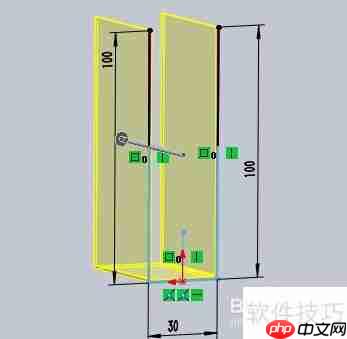

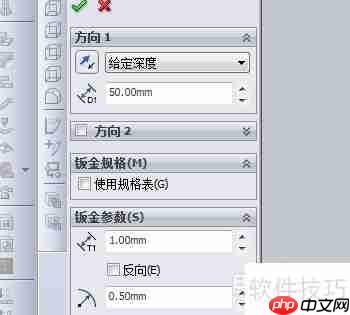

4、 完成草图编辑后，设定钣金属性：深度设为50，厚度默认为1，内部圆角半径为0.5。
5、 在钣金属性设置中选择反向选项并勾选，调整模型使其满足预期尺寸，如图所示为展开效果预览。

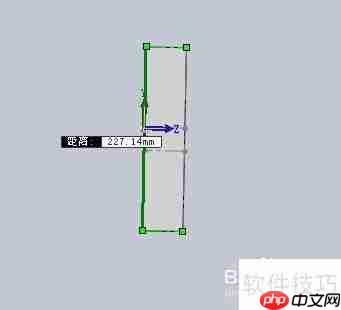

6、 激活展开功能后，钣金模型将自动展开，测量得到的展开总长度为277.14。
以上就是Solidworks展开尺寸计算方法的详细内容，更多请关注php中文网其它相关文章！
