在道路竖向设计中，最为棘手的问题在于标高调整、变坡点的确定以及坡度的计算与校验。特别是当标高发生变化时，周边道路的坡度需要重新核算，这无疑增加了大量的工作负担。而这里提供的经验能够很好地应对这一挑战。
首先，打开GPCADK控规软件，点击相关选项，按照道路种类批量设定横坡参数。
其次，对于道路交叉口竖向标高的输入，存在三种途径：单点标高、批量标高以及沿线标高。这些方法各有适用范围，可以独立运用也可以组合使用。

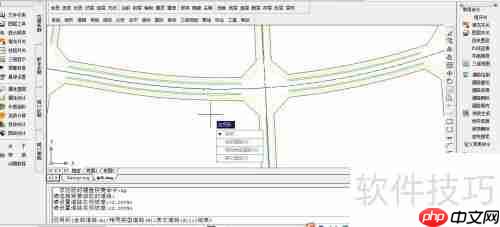

然后，采用单点标高设定的方式，在道路交叉口或者中心线上的任意位置选取一点，并输入设计标高。在标注过程中，可以调节样式、字体高度与精度等细节参数，如图所示。
接着，若要实现批量标高输入，则需要具备设计地形图作为基础条件。软件将依据地形图读取标高信息，并自动标注到道路交叉口的位置上。
再者，沿线标高是按照道路中心线的顺序依次输入各个端点的标高，同时可以根据固定坡度等特定要求来进行配置。
之后，选用适合的方法完成道路竖向标高设置后，利用相应的功能来标记坡度，具体效果如图。
紧接着，借助某个功能工具，对不符合标准的坡度进行检测。结果显示后，双击检测数值即可快速找到对应的路段以便及时修正。
最后，在调整完道路交叉口的标高之后，系统会自动依据新的标高重新绘制坡度标注，通过不断迭代优化，最终确保达到规范要求的标准。左边为调整前的状态，右边则是调整后的成果展示。
以上就是飞时达控规道路竖向设计方法的详细内容，更多请关注php中文网其它相关文章！
