一个综合的分布式项目之项目架构 原

让我们来看看这个分布式项目的架构和流程，并进行伪原创处理：

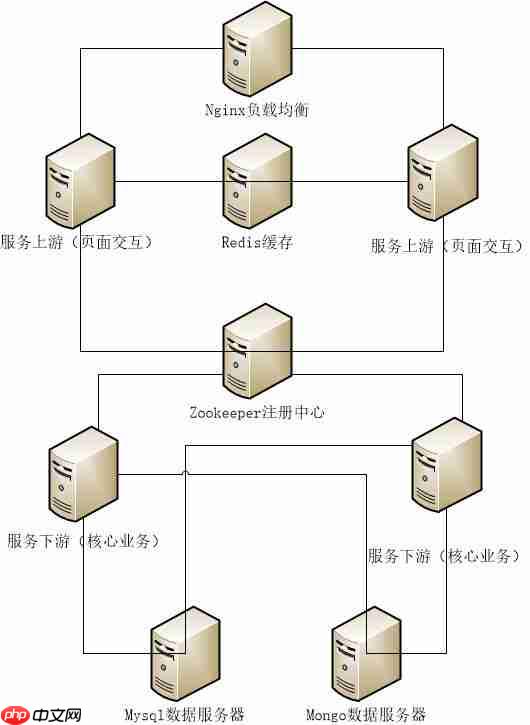

首先是一张拓扑图，展示了项目的整体架构：

由于服务器资源的限制，除了服务的上下游各有两台服务器外，其他服务没有进行集群部署。总共有9台服务器，其中8台是运行CentOS7的虚拟机，每台配置了2GB内存，还有一台是安装了MySQL的Windows服务器。

为了便于文章描述，我们对每台服务器进行了命名，并为了方便代码迁移而避免修改配置文件，对服务器的host进行了修改：

Zookeeper服务器：h1-zookeeper，IP地址172.16.60.101，域名zookeeper.sustainable.com

Redis服务器：h2-redis，IP地址172.16.60.102，域名redis.sustainable.com

MongoDB服务器：h3-mongo，IP地址172.16.60.103，域名mongo.sustainable.com

Nginx服务器：h4-nginx，IP地址172.16.60.104，域名nginx.sustainable.com

上游Tomcat服务器：h5-tomcat-upstream，IP地址172.16.60.105，域名tomcat-upstream.sustainable.com

下游Tomcat服务器：h6-tomcat-downstream，IP地址172.16.60.106，域名tomcat-downstream.sustainable.com

GitLab服务器：h7-gitlab，IP地址172.16.60.107，域名gitlab.sustainable.com

ActiveMQ服务器：h8-activeMq，IP地址172.16.60.108，域名activeMq.sustainable.com

MySQL服务器：mysql，IP地址172.16.60.31，域名mysql.sustainable.com

笔目鱼英文论文写作器

写高质量英文论文，就用笔目鱼

87

查看详情

所有软件都已经安装完成，这里不详细介绍安装过程，有需要的读者可以自行搜索或参考我之前的文章。

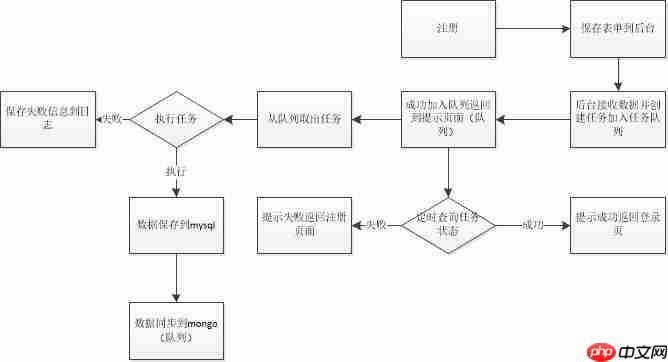

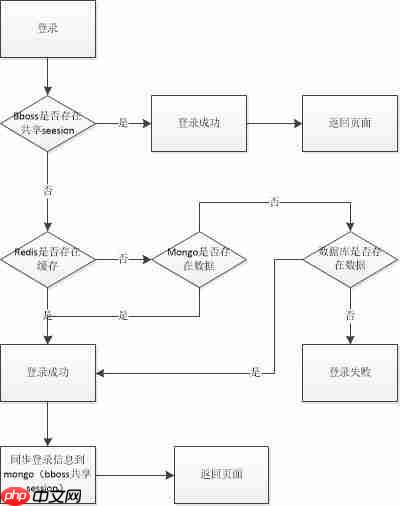

接下来介绍业务和流程。业务非常简单，主要是用户注册、登录（Create、Read、Delete）。下面是流程图：

虽然流程图可能不是非常精确，但大致上反映了实际情况。现在让我们看一下项目结构：

我们使用Maven来管理项目依赖，总共有四个项目，分别是：

sustainable-parent：父项目

sustainable-common：公共包

sustainable-interactive：上游交互模块

sustainable-service：下游服务模块

所有项目中的类名和变量名都遵循驼峰命名法，包名使用项目名（将'-'替换为'.'），后跟.controller、.service、.dao、.util等，再根据实际模块名称单独创建包。

使用CRT工具连接到CentOS7服务器。以上是对项目的大致介绍，下一篇文章将开始构建项目。
