Win10下VS2015（WDK10）驱动开发环境配置

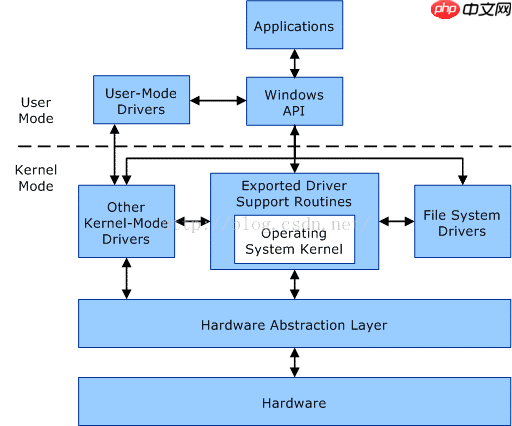

1、 概述2、 WDF驱动模型3、 用户模式和内核模式

那么，这种驱动模型带来什么变化呢？ 首先基于com思想，引入接口机制，可以把相关联的函数分门别类进行组织，使得驱动代码清晰明了；其次，运行在ring3的驱动，大幅度降低了驱动程序在稳 定性和安全性上面的风险，umdf驱动崩溃不会导致bugcheck（蓝屏），并且umdf驱动的宿主进程是在受限的用户身份下运行的，不是受信任的系统内核模块。可以在umdf里面使用win32 api。 运行于ring3的umdf对于程序员开说至少带来两个额外好处：

而KMDF内核模式驱动程序中的错误会损坏系统地址空间，并可能会导致计算机失败。由于这些驱动模型的特点，在构建驱动程序的开发调试环境是也会有所区别，一般在做KMDF驱动的开发调试时都选择双机或搭建虚拟机环境进行，而UMDF驱动可以进行单机调试，下面的环境搭建主要以更为复杂的KMDF模式为例。

设置目标或测试计算机是配置计算机以便进行自动驱动程序部署、测试和调试的过程。一个测试和调试环境具有两台计算机：主计算机和目标计算机。目标计算机也称为“测试计算机”。使用主机上的 Vsual Studio 开发和构建驱动程序。调试程序在主计算机上运行（可以使用 Visual Studio 用户界面或WinDbg调试工具），当测试和调试驱动程序时，驱动程序在目标计算机上运行。

1 安装设置主计算机

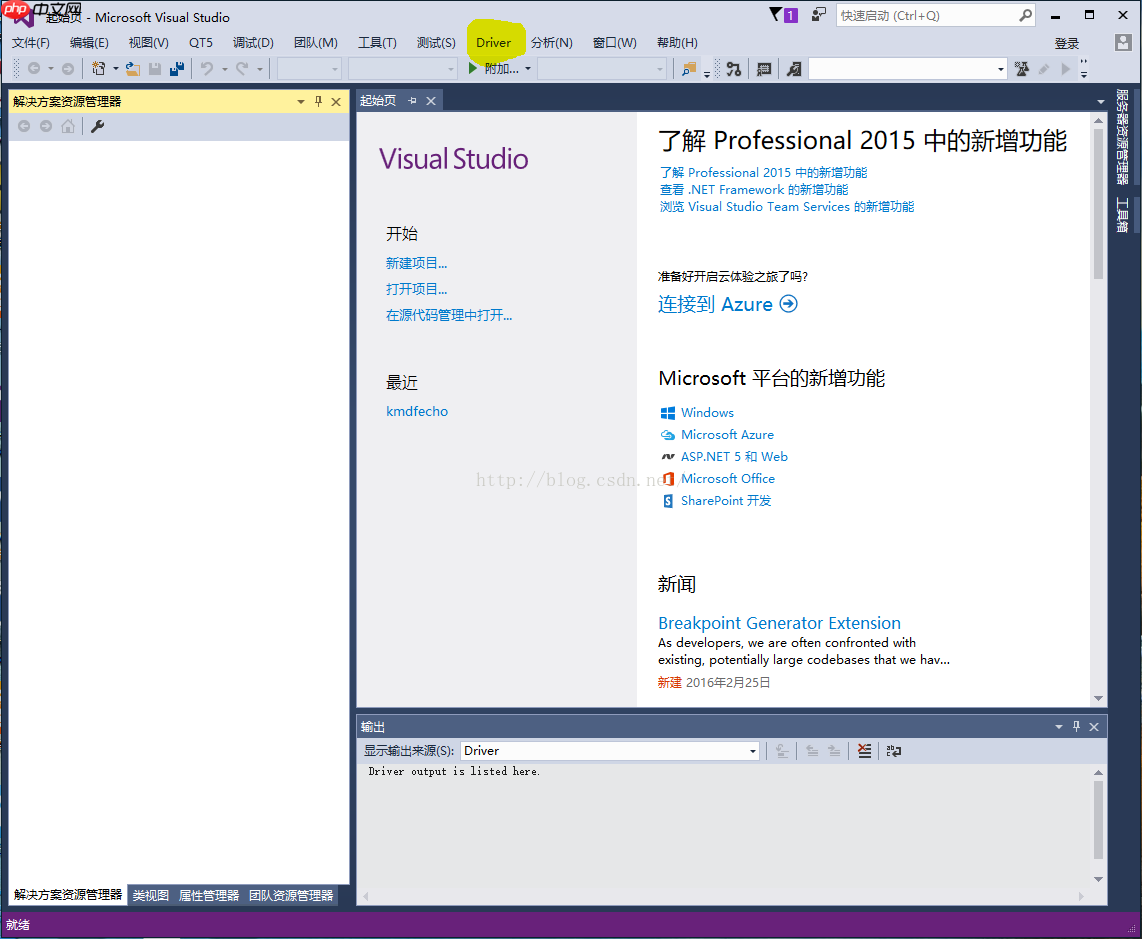

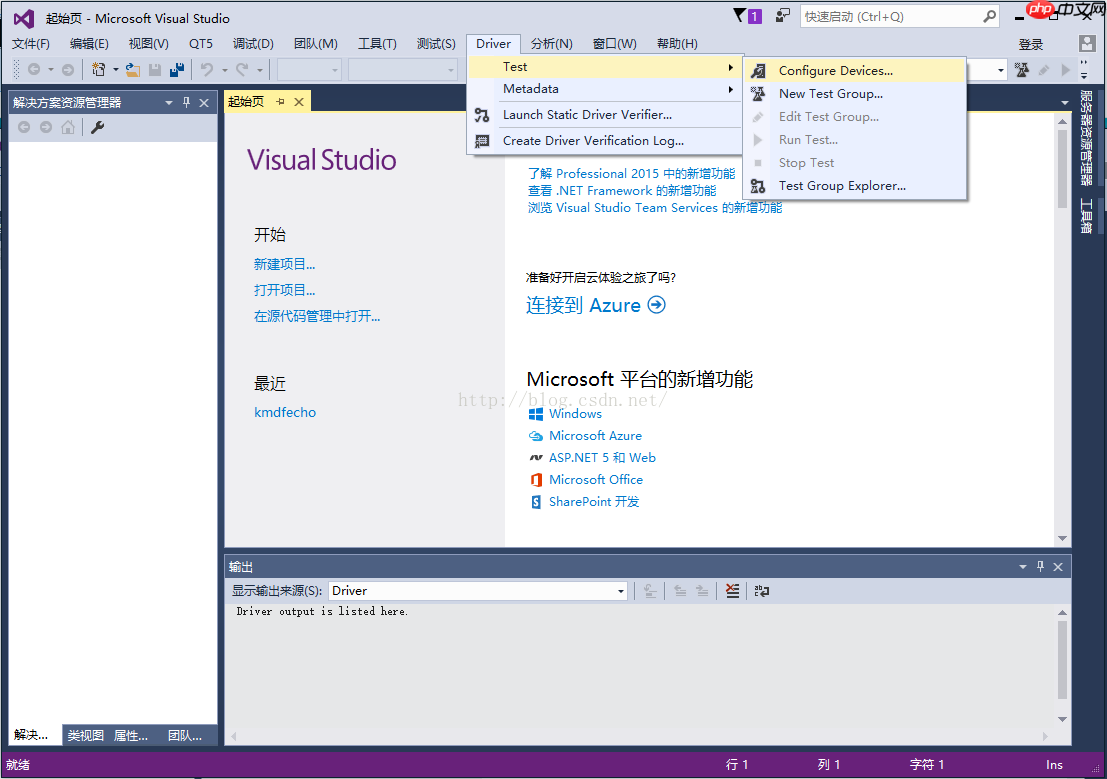

本次搭建环境主计算机操作系统使用win10，首先安装Visual Studio 2015 Enterprise，然后安装Wdk 10。注意：WDK10一定要在vs2015后面安装，安装完后，启动vs2015在界面菜单上会出现driver菜单，如下图。另外，一般VisualStudio 2015 Enterprise是已经内带windows SDK，但是如果不是和安装的WDK一致的版本，建议在单独安装windows SDK 10，使得WDK和SDK版本一致。

2 安装设置目标计算机

本次测试目标计算机采用Oracle VM VirtualBox 5.0.14虚拟机。首先在主计算机上安装Oracle VM VirtualBox5.0.14虚拟机，然后在虚拟机上安装win10操作系统。

3 联通主计算机和目标计算机

主计算机和目标计算机必须能够彼此按名称执行 ping 操作。如果两台计算机已加入到同一工作组或同一网络域，则此操作可能更容易。

验证主机和目标计算机可以彼此执行 ping 操作。打开命令提示符窗口，并输入 ping 192.168.X.X(ip_adress)。

如果主计算机和目标计算机已加入到一个工作组，但它们位于不同的子网上，你可能必须调整某些防火墙设置，以便主计算机和目标计算机可以通信。请按照下列步骤进行操作：

两种方法（选一即可）：

方法一：

在目标计算机上的“控制面板”中，转到“网络和 Internet”>“网络共享中心”。注意你的活动网络。它可能是“公共网络”、“私有网络”或“域”。

在目标计算机上的“控制面板”中，转到“系统和安全”>“Windows 防火墙”>“高级设置”>“入站规则”。

在入站规则列表中，查找用于活动网络的所有网络发现规则。（例如，查找所有“配置文件”为“专用”的网络发现规则。）双击每个规则，然后打开“作用域”选项卡。在“远程 IP 地址”下，选择“任何 IP 地址”。

在入站规则列表中，查找用于活动网络的所有“文件和打印机共享”规则。对于每个规则，双击该规则，将打开“作用域”选项卡。在“远程 IP 地址”下，选择“任何 IP 地址”。

方法二：

“控制面板”->“系统和安全”->“Windows防火墙”->"启动或关闭Windows防火墙"->"关闭Windows防火墙"

4 目标计算机允许内核调试

1) 在测试目标计算机上用系统管理员账户打开CMD命令窗口，输入下面命令：

C:> bcdedit /set {default} DEBUG YES

<code class="javascript">C:> bcdedit /set TESTSIGNING ON</code>

把串口设置成主机上的一个管道pipe（pipe是个软件上的概念） 如何设置：

B. 在测试目标计算机上设置串口调试

在测试目标计算机上用系统管理员账户打开CMD命令窗口，输入下面命令：

<code class="javascript">C:> bcdedit /debug on</code>

<code class="javascript">C:> bcdedit /dbgsettings serial debugport:1 baudrate:115200 </code>

其中debugport:1，表示选择串口com1。

然后重启操作系统，在测试目标计算机上打开CMD命令窗口，输入下面命令，就可以看到刚才配置的参数：

<code class="javascript">C:> bcdedit / bcdedit /dbgsettings</code>

<code class="javascript"></code>

C. 在主计算机启动WinDbg调试程序

<code class="javascript">在主计算机上打开CMD命令窗口，进入到WinDbg程序的文件夹，一般在如下的路径：</code>

<code class="javascript">C:>cd C:Program Files (x86)Windows KitsDebuggersd </code>

<code class="javascript">C:> windbg -k com:pipe,port=\.pipembox,resets=0,reconnect</code>

<code class="javascript">Windbg程序正常运行，效果如下，说明配置正确，可以通过串口调试驱动程序了。</code>

A. 在测试目标计算机上设置网络调试

在测试目标计算机上用系统管理员账户打开CMD命令窗口，输入下面命令：

<code class="javascript">C:> bcdedit /debug on</code>

<code class="javascript">C:> bcdedit /dbgsettings net hostip:192.168.12.109 port:50000 key:1.2.3.4 </code>

其中hostip:192.168.12.109，表示主计算机ip地址，port:50000制定通讯端口，key参数指定通讯使用的加密密钥key。

然后重启操作系统，在测试目标计算机上打开CMD命令窗口，输入下面命令，就可以看到刚才配置的参数：

<code class="javascript">C:> bcdedit / bcdedit /dbgsettings</code>

B. 在主计算机启动WinDbg调试程序

<code class="javascript">在主计算机上打开CMD命令窗口，进入到WinDbg程序的文件夹，一般在如下的路径：</code>

<code class="javascript">C:>cd C:Program Files (x86)Windows KitsDebuggersd </code>

<code class="javascript">C:> WinDbg –k net:port=50000,key=1.2.3.4</code>

<code class="javascript">Windbg程序正常运行，效果如下，说明配置正确，可以通过串口调试驱动程序了。</code>

Visual Studio 2015本身集驱动程序开发，编译，安装，部署和调试于一身，使得Windows驱动程序开发会变得更容易。Visual Studio 2015作为调试、部署界面和使用WinDbg作为调试界面在配置上有一些不同。

A. 在虚拟机上设置串口

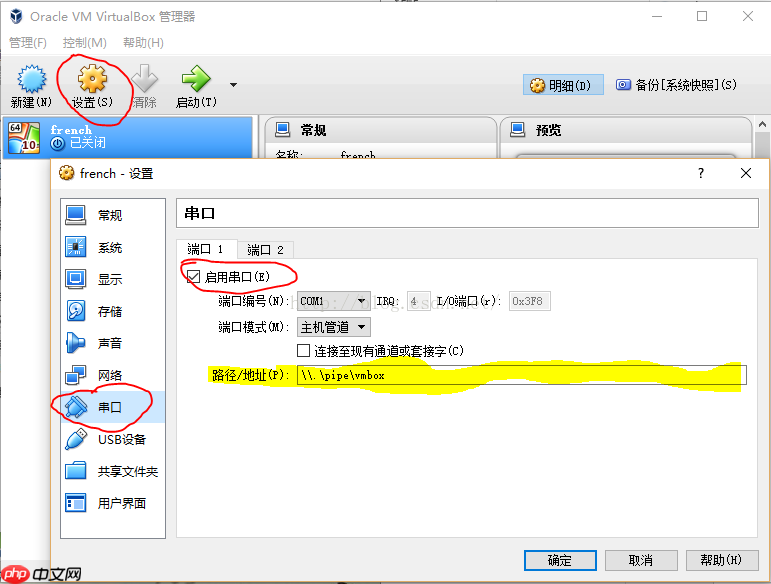

首先关闭虚拟机上的操作系统，在虚拟机上设置。对于普通的VirtualBox中的虚拟机，默认配置情况下，是没有开启对应的串口的，其配置参看上一节的串口设置。

B. 在测试目标计算机上设置串口调试

在测试目标计算机上用系统管理员账户打开CMD命令窗口，输入下面命令：

<code class="javascript">C:> bcdedit /debug on</code>

<code class="javascript">C:> bcdedit /dbgsettings serial debugport:1 baudrate:115200 </code>

其中debugport:1，表示选择串口com1。

然后重启操作系统，在测试目标计算机上打开CMD命令窗口，输入下面命令，就可以看到刚才配置的参数：

<code class="javascript">C:> bcdedit / bcdedit /dbgsettings</code>

C. 设置测试目标计算机为WDKRemoteUser

萌动AI

CreateAI旗下AI动漫视频生成平台

438

查看详情

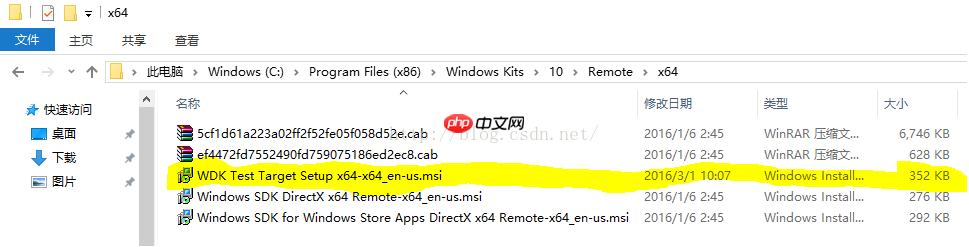

在目标计算机上，运行与目标计算机平台匹配的 WDK 测试目标安装程序 MSI。可以在安装过WDK10的主计算机的WDK10安装目录下找到该 MSI。

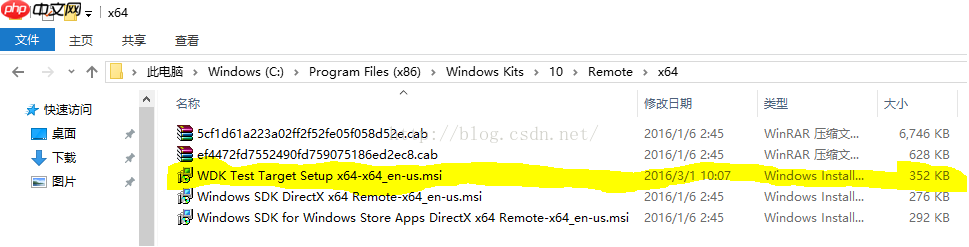

例如：C:Program Files (x86)WindowsKitsRemotedWDK Test Target Setup x64-x64_en-us.msi

注意：如果该程序没有安装，则下一步再vs2015上面做的配置就不能成功，我就在这一步上被卡住很久，一直找不到原因。

D. 在主计算机设置Visual Studio 2015程序

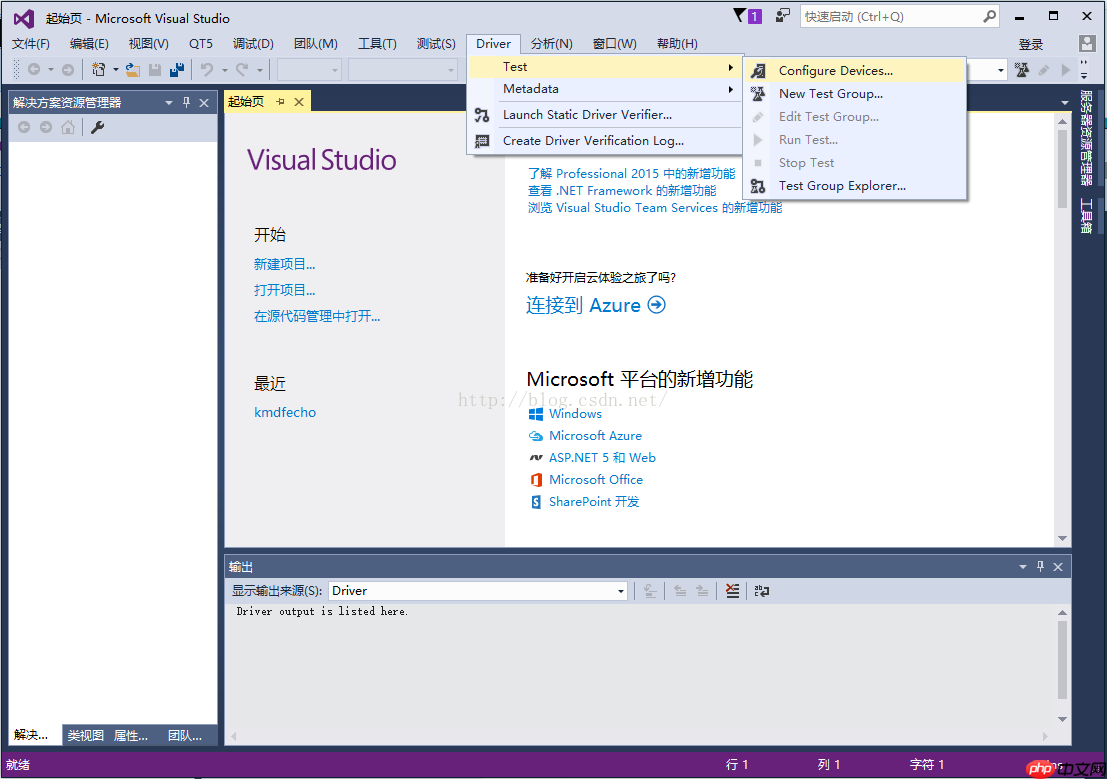

在主计算机上，在 Visual Studio 的“Driver”菜单中，选择“Test”>“Configure Deivce”。

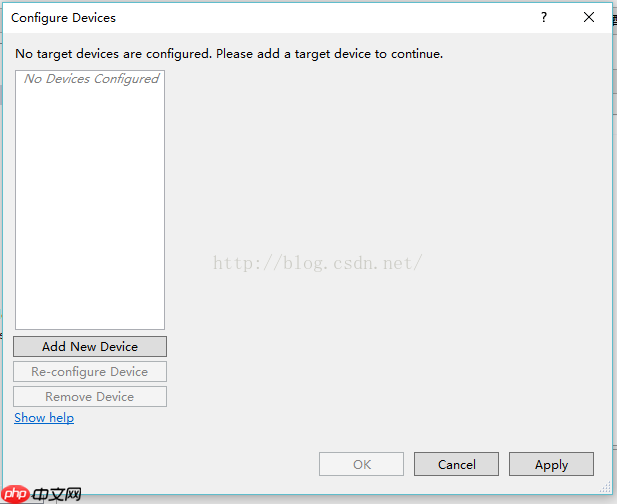

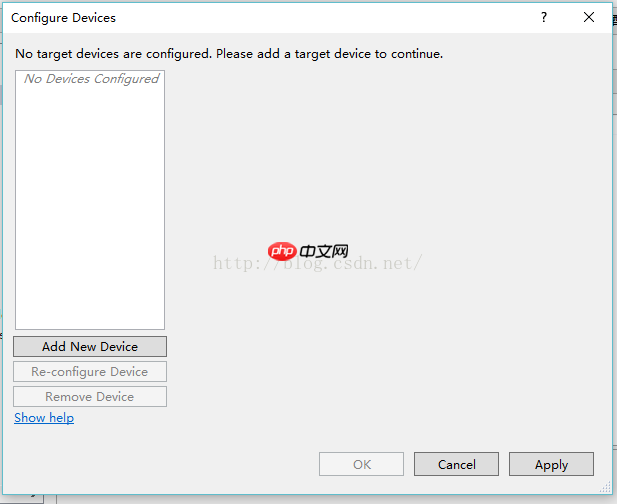

单击“Add New Device”。

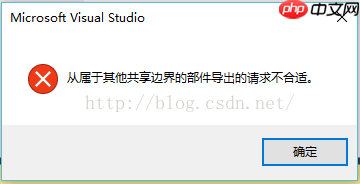

这里需要注意：如果vs2015的版本是vs2015 Update 1版本，这时候会出现一个错误提示窗口，不能进行相应的设置，提示如下：

这是可以从驱动程序的项目点右键—》选择属性菜单—》选择调试选项—》在右边要启动的调试器上选择Debugging Tools for windows – Kernel Debugger—》在Remote Computer Name上点击配置，就会出现配置窗口，界面如下：

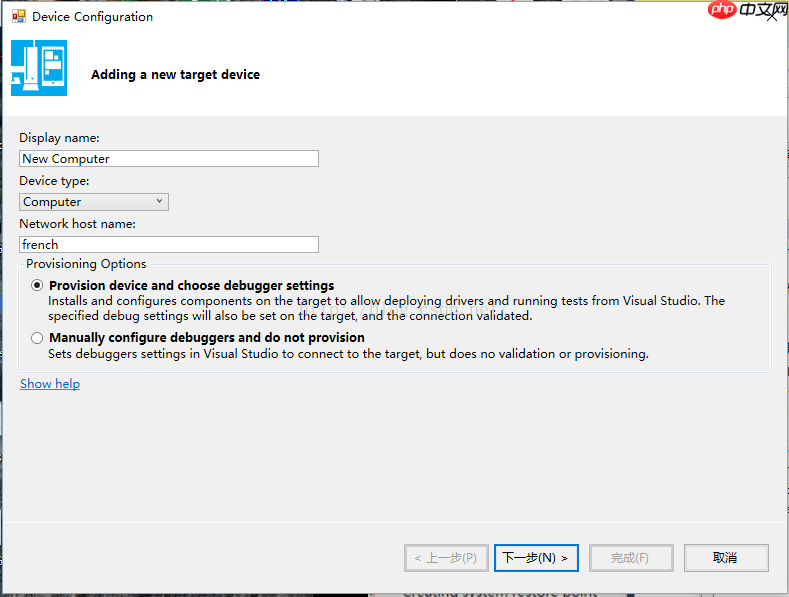

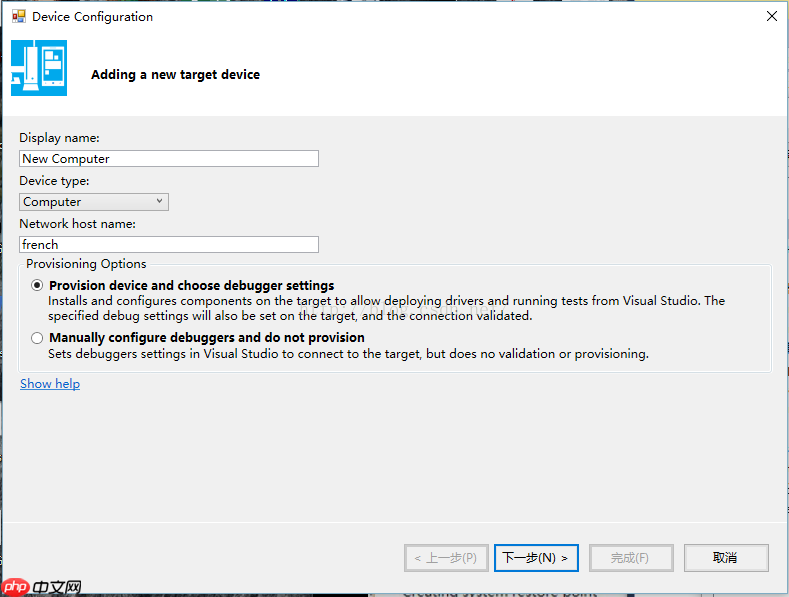

点击Add New Devide添加提个测试主机，在出现的界面上填写测试目标主机的显示名称，设备类型（计算机设备或移动设备），测试目标主机的主机名（我测试填IP地址也可以），在Provision Options选项中建议选择第一项Provision Deviceand choose debugger setting”，这样vs2015就能就行自动部署测试的驱动程序，但是设置的时候测试目标主机会自动多次重启以完成设置。选择第二项的话，测试目标主机不会重启，但是需要手工部署测试的驱动程序。

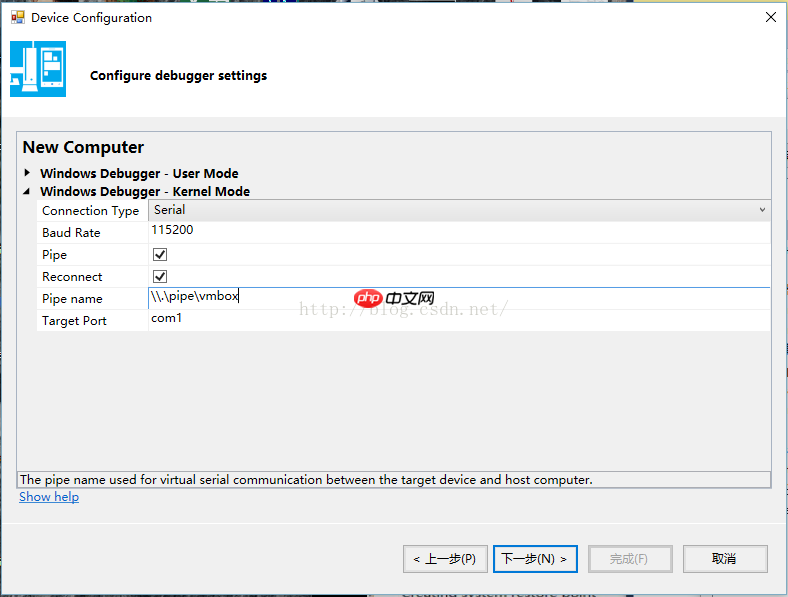

点击下一步，出现连接类型（可以选择串口/网络等），本次选择串口，然后填写在测试目标主机上设置的参数，设置界面如下：

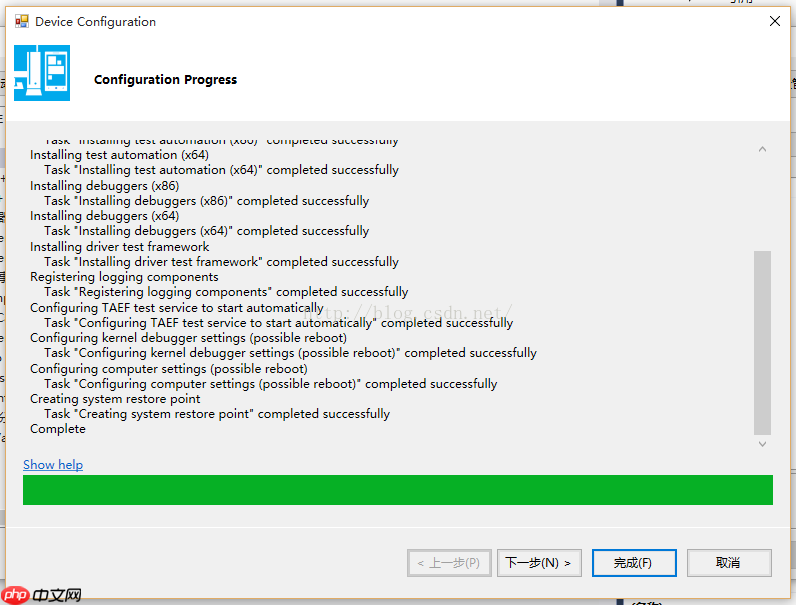

设置完成，点击下一步，则会在测试目标主机上进行相应的环境设置，期间测试目标主机会有多次重启。显示界面如下：

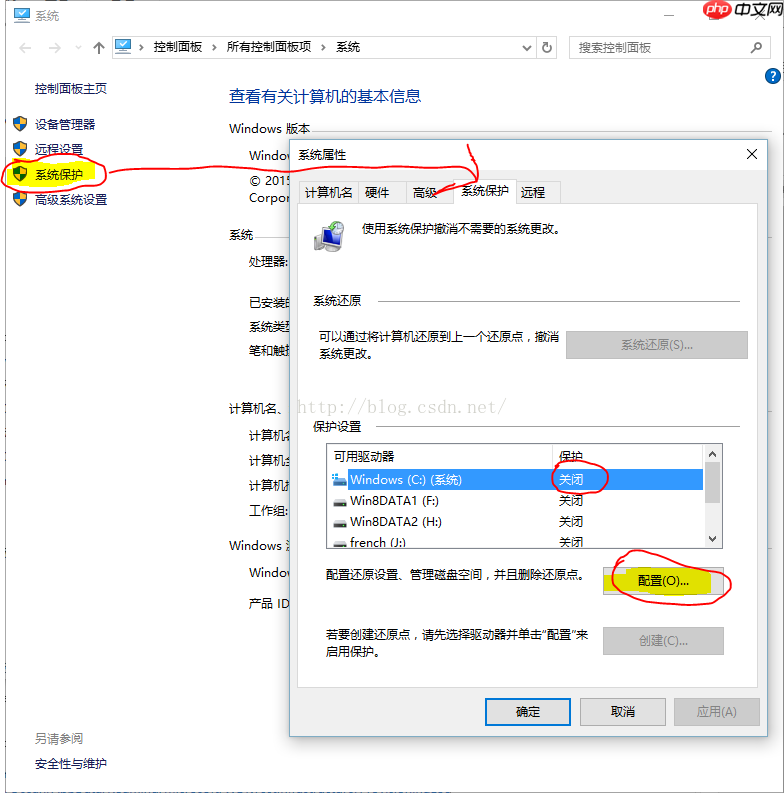

注意：如果在设置过程中在Creaing system restorepoint出现错误的话，需要在测试目标主机的C盘上打开系统还原点。设置的步骤为：开始右键—》系统—》系统保护—》配置—》启动并设置C盘还原点。

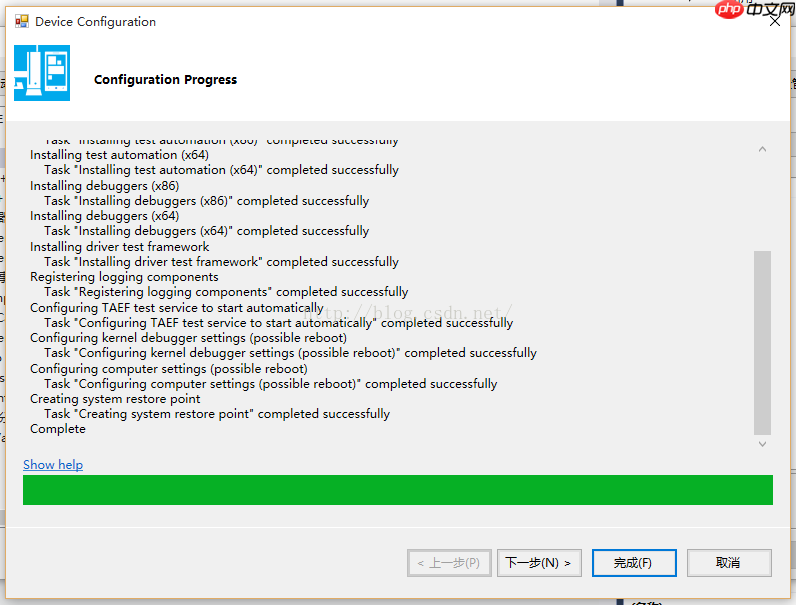

设置完成后显示如下界面，提示配置成功：

点击完成，显示如下界面：

点击Apply应用，然后选择OK。

E. 在主计算机Visual Studio 2015程序测试配置

最后在主计算机的VS2015的调试菜单中—》选择附加到进程--》在传输（P）下拉框中选择Windows Kernel ModelDebugger，在限定符（Q）下拉框中选择刚才配置的测试目标主机名称—》在可用进程中选择Kernel—》最后点击附加按钮。

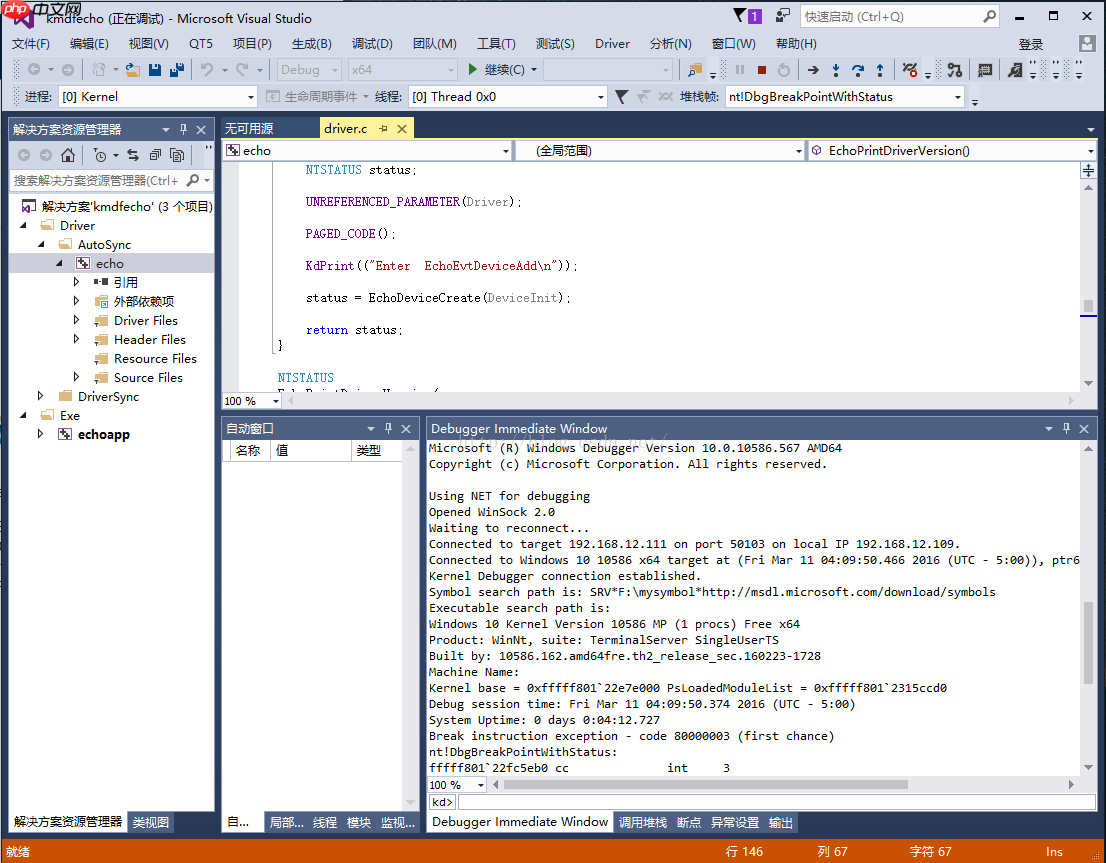

点击附加按钮后出现调试界面表示配置成功，可以进行驱动调试了。

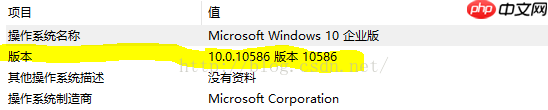

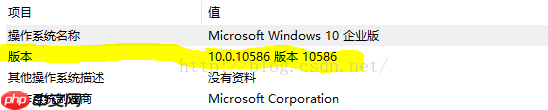

注意：这里如果点击附加按钮后Vs2015出现崩溃现象请检查Win10的版本，如果win10的版本还是10240版本的话请升级到10586版本。可以点击VS2015的帮助菜单—》关于Microsoft Visual Studio—》系统信息可以查看到系统的版本。本人在这里折腾了将近两天的时间，最后才找到是由于版本不匹配的问题。

A. 设置测试目标计算机为WDKRemoteUser

在目标计算机上，运行与目标计算机平台匹配的 WDK 测试目标安装程序 MSI。可以在安装过WDK10的主计算机的WDK10安装目录下找到该 MSI。

例如：C:Program Files (x86)WindowsKitsRemotedWDK Test Target Setup x64-x64_en-us.msi

注意：如果该程序没有安装，则下一步再vs2015上面做的配置就不能成功，我就在这一步上被卡住很久，一直找不到原因。

B. 在主计算机设置Visual Studio 2015程序

在主计算机上，在 Visual Studio 的“Driver”菜单中，选择“Test”>“Configure Deivce”。

单击“Add New Device”。

这里需要注意：如果vs2015的版本是vs2015 Update 1版本，这时候会出现一个错误提示窗口，不能进行相应的设置，提示如下：

这是可以从驱动程序的项目点右键—》选择属性菜单—》选择调试选项—》在右边要启动的调试器上选择Debugging Tools for windows – Kernel Debugger—》在Remote Computer Name上点击配置，就会出现配置窗口，界面如下：

点击Add New Devide添加提个测试主机，在出现的界面上填写测试目标主机的显示名称，设备类型（计算机设备或移动设备），测试目标主机的主机名（我测试填IP地址也可以），在Provision Options选项中建议选择第一项Provision Deviceand choose debugger setting”，这样vs2015就能就行自动部署测试的驱动程序，但是设置的时候测试目标主机会自动多次重启以完成设置。选择第二项的话，测试目标主机不会重启，但是需要手工部署测试的驱动程序。

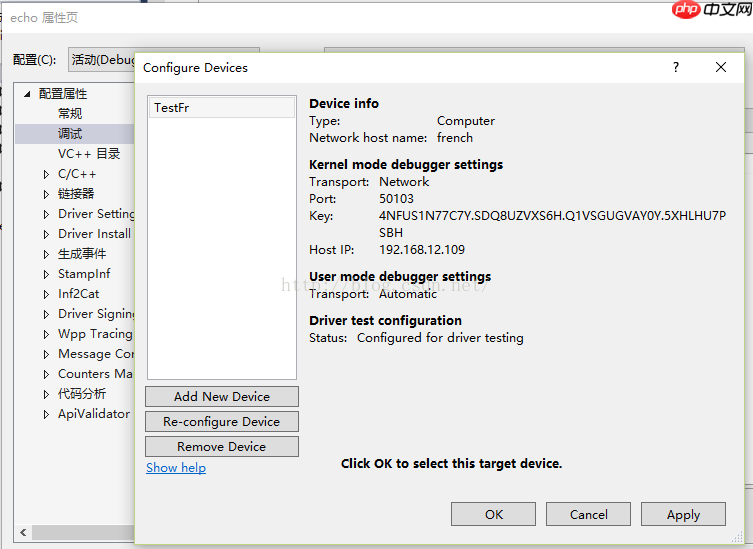

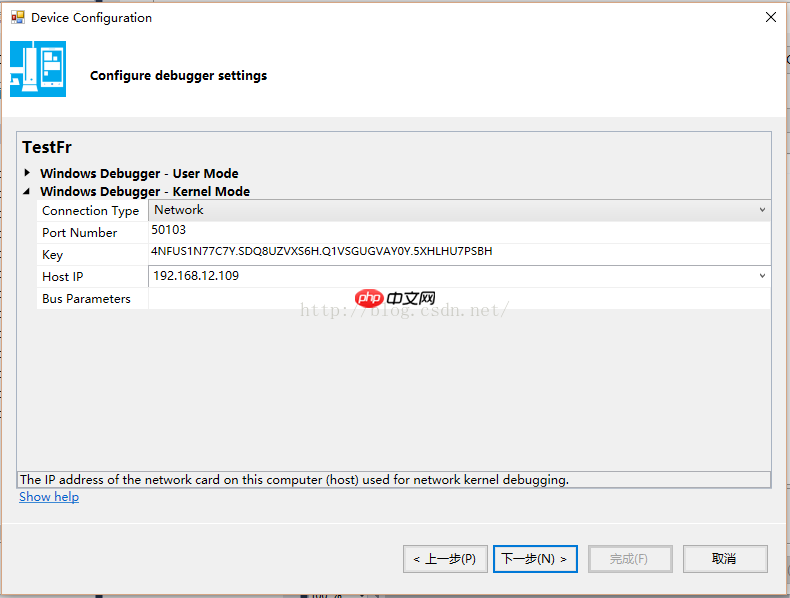

点击下一步，出现连接类型（可以选择串口/网络等），本次选择网络，然后填写在测试目标主机上设置的参数，设置界面如下：

设置完成，点击下一步，则会在测试目标主机上进行相应的环境设置，期间测试目标主机会有多次重启。显示界面如下：

注意：如果在设置过程中在Creaing system restorepoint出现错误的话，需要在测试目标主机的C盘上打开系统还原点。设置的步骤为：开始右键—》系统—》系统保护—》配置—》启动并设置C盘还原点。

设置完成后显示如下界面，提示配置成功：

点击Apply应用，然后选择OK。

C. 在主计算机Visual Studio 2015程序测试配置

最后在主计算机的VS2015的调试菜单中—》选择附加到进程--》在传输（P）下拉框中选择Windows Kernel ModelDebugger，在限定符（Q）下拉框中选择刚才配置的测试目标主机名称—》在可用进程中选择Kernel—》最后点击附加按钮。

点击附加按钮后出现调试界面表示配置成功，可以进行驱动调试了。

注意：这里如果点击附加按钮后Vs2015出现崩溃现象请检查Win10的版本，如果win10的版本还是10240版本的话请升级到10586版本。可以点击VS2015的帮助菜单—》关于Microsoft Visual Studio—》系统信息可以查看到系统的版本。本人在这里折腾了将近两天的时间，最后才找到是由于版本不匹配的问题。
