[工具推荐]免费profinet配置诊断工具PRONETA

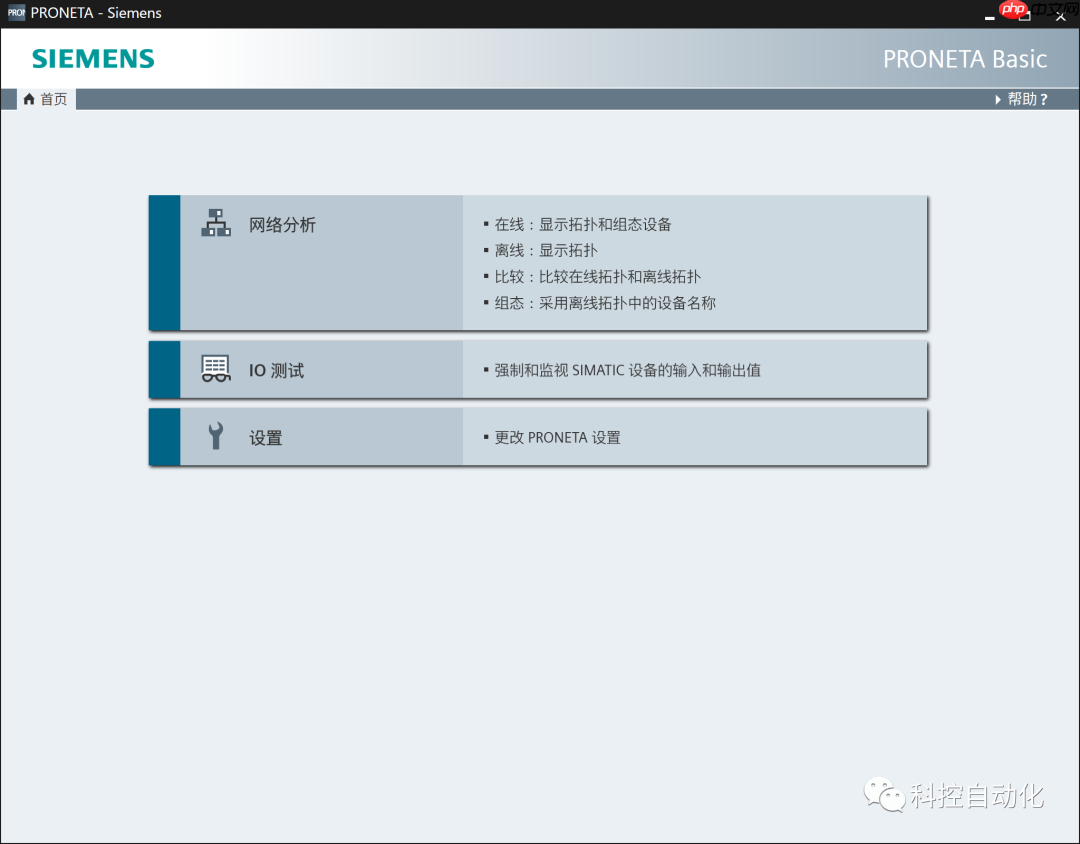

图 1

PRONETA Basic 是一款基于 PC 的免费软件工具，提供了以下用于协助 PROFINET 工厂调试的功能：

网络拓扑概览，可以自动扫描您的 PROFINET 网络并展示所有连接的设备。此概览可以以设备列表的形式导出。该工具能够为组件命名并执行其他基本配置任务，还可以将参考系统与实际配置进行对比。IO 测试功能，用于快速测试组件的接线和模块配置。PRONETA 通过读写输入和输出，确保 IO 组件与其传感器和执行器之间已经正确连接。PRONETA 可以创建测试配置文件模板并保存测试记录，以便存档测试结果。所有任务甚至可以在 CPU 与网络建立链接之前完成。由于不需要除 PRONETA 以外的其他工程配置工具，也不需要专用的硬件，因此 PRONETA 可以在项目早期就便捷快速地完成对工厂配置的检查。

1 概述

1.1 PRONETA Basic 和 PRONETA Professional

PRONETA Professional 是由西门子发行的商业许可软件产品。它包含 PRONETA Basic 的功能，此外还提供其他功能。

1.2 功能获取 PRONETA Basic

PRONETA Basic 可从西门子支持门户网站免费下载：

https://www.php.cn/link/818d7d2cdff6df969894d2fdcd9b48ca

本手册对应软件版本 3.2。

支持的 SIMATIC 软件

PRONETA Basic 允许加载 STEP 7 版本 V5.4、V5.5 或 V5.6 创建的参考项目。也可以导入 TIA Portal 创建的 AML(“自动化标记语言”)文件。

用于扫描的防火墙端口信息

PRONETA 为 SNMP 使用端口 161，为 DCE/RPC 使用端口 34964。

局限性

能够执行可靠网络扫描的最大网络规模为 500 台设备。对于更大的网络，可能无法检测到设备，或者 PRONETA Basic 可能会崩溃。(另请参见 在线模式)

在 IO 测试中，可能无法可靠观察到持续时间在 256 ms 以内的信号变化。(另请参见 IO 测试任务)

1.3 支持的设备和模块

PRONETA Basic 支持所有符合 PROFINET 标准的设备，与这些设备的制造商无关。支持的功能范围取决于各设备。

IO 测试支持以下设备和模块：

最新版本的 SIMATIC ET 200 模块，包括 ET 200ecoPN 和 ET 200SP、ET 200M、ET200MP、ET200pro 和 ET200ecoPN。

SIMATIC IO-Link 模块(主机/设备)

SIMATIC 紧凑型现场单元 (CFU)

如此AI员工

国内首个全链路营销获客AI Agent

172

查看详情

SIRIUS 电机起动器(固件版本 V1.1 或更高版本)

SIPLUS 加热控制系统 HCS4200/4300

大多数 SIMATIC S7-1500 CPU，包括 S7-1500 Advanced 控制器和驱动控制器 CPU 1504D TF 和 1507D TF。

参考列表

有关 PRONETA Basic 支持模块的持续更新列表，请参见 PRONETA Basic 下载页

更新 PRONETA Basic GSDML 数据库

对于在版本 V2.6 之后发布的模块，如果不需要任何新功能，则随后可通过从西门子 工业在线门户 网页导入其 GSDML 文件而获得支持。更多相关详细信息，请参见 GSDML 管理器 一章。

1.4 设置和运行 PRONETA Basic

安装

将 PRONETA Basic 文件存档解压到 PC 上的文件夹中，并通过工业以太网电缆将 PC 连接到工厂。

无需进一步安装 PRONETA Basic。

启动 PRONETA Basic

设置完成后，双击解压文件夹中的程序图标即可启动 PRONETA Basic。

还可以在桌面上创建 PRONETA Basic 的快捷方式链接，之后可通过该链接启动程序。

关闭 PRONETA Basic

要退出 PRONETA Basic，请单击程序窗口的“关闭”(Close) 图标。

从系统中删除 PRONETA Basic

如果不会再使用 PRONETA Basic，请执行以下两个步骤：

1. 删除 PRONETA Basic 所在的目标文件夹，

2. 在 Windows 开始菜单中，执行“WinPcap -> 卸载 WinPcap 4.1.3”(WinPcap -> Uninstall WinPcap 4.1.3)
