瓷砖表面瑕疵检测

1.背景介绍

佛山作为国内最大的瓷砖生产制造基地之一，拥有众多瓷砖厂家和品牌。经前期调研，瓷砖生产环节一般（不同类型砖工艺不一样，这里以抛釉砖为例）经过原材料混合研磨、脱水、压胚、喷墨印花、淋釉、烧制、抛光，最后进行质量检测和包装。得益于产业自动化的发展，目前生产环节已基本实现无人化。而质量检测环节仍大量依赖人工完成。一般来说，一条产线需要配2～6名质检工，长时间在高光下观察瓷砖表面寻找瑕疵。这样导致质检效率低下、质检质量层次不齐且成本居高不下。瓷砖表检是瓷砖行业生产和质量管理的重要环节，也是困扰行业多年的技术瓶颈。

聚焦瓷砖表面瑕疵智能检测，要求开发出高效可靠的计算机视觉算法，提升瓷砖表面瑕疵质检的效果和效率，降低对大量人工的依赖。要求算法尽可能快与准确的给出瓷砖疵点具体的位置和类别，主要考察疵点的定位和分类能力。

2. 数据处理

2.1 数据集介绍

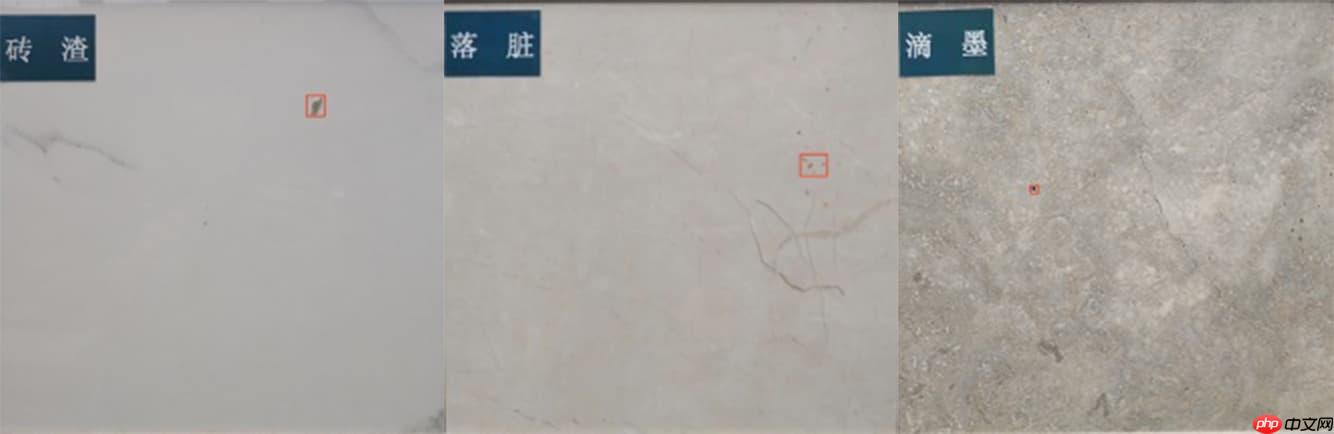

本案例数据覆盖到了瓷砖产线所有常见瑕疵，包括粉团、角裂、滴釉、断墨、滴墨、B孔、落脏、边裂、缺角、砖渣、白边等。实拍图示例如下：

瓷砖表面瑕疵检测 - php中文网

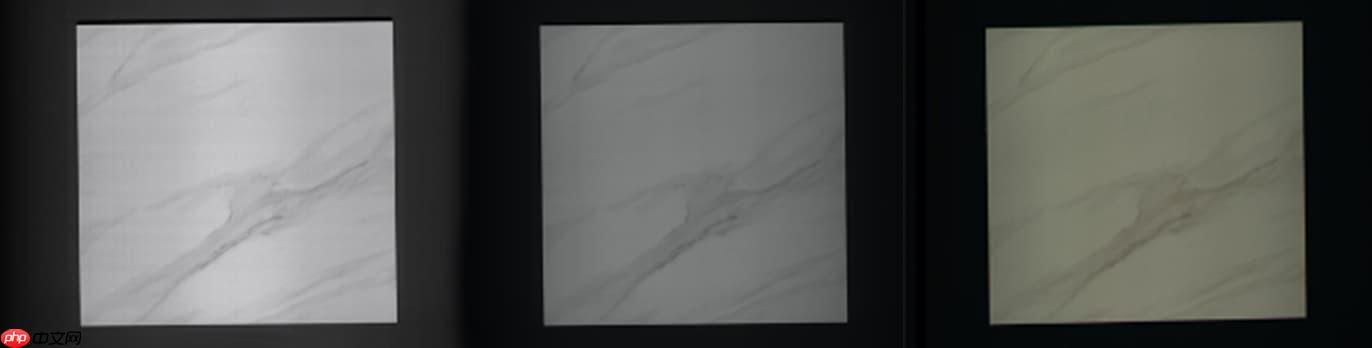

针对某些缺陷在特定视角下的才能拍摄到，每块砖拍摄了三张图，包括低角度光照黑白图、高角度光照黑白图、彩色图，示例如下：

瓷砖表面瑕疵检测 - php中文网

数据集：

白板数据包含有瑕疵图片、无瑕疵图片和标注数据。标注数据标注瑕疵位置和类别信息。训练集共15230张，测试集A共1762张

└── dataset
    ├── Readme.md
    ├── train_annos.json
    └── train_imgs

登录后复制

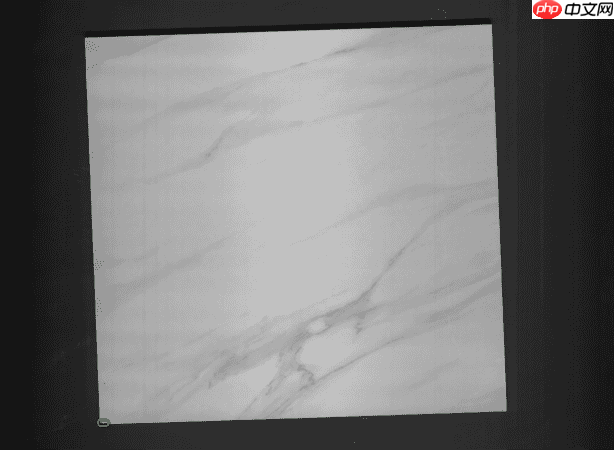

图片示例如下：
瓷砖表面瑕疵检测 - php中文网

新增：数据增强

将图像分割成小块后保存起来，包括翻转，旋转等七种不同组合的数据增强方法。
使用了paddle.vision.transforms内置的图像增强方法。
由于训练集太大，数据增强操作耗时较长，后续可采用随机数据增强。

In [ ]

# 安装需要的库函数!pip install scikit_image==0.15.0

登录后复制

通过下面的命令解压训练数据到工作目录：

In [ ]

#解压数据集，训练集先放work路径下，后面划分验证集时候在弄到paddledetection下，测试集直接放过去!unzip -q /home/aistudio/data/data66771/tile_round1_train_20201231.zip -d /home/aistudio/work/dataset

登录后复制

解压后目录形式如下：

└── dataset
  └── tile_round1_train_20201231
    ├── Readme.md
    ├── train_annos.json
    └── train_imgs

登录后复制

In [ ]

# 定义离线数据增强方法def data_augmentation(image,label, mode):
    out = np.transpose(image, (1,2,0))
    out_label = np.transpose(label, (1,2,0))    if mode == 0:        # original
        out = out
        out_label = out_label    elif mode == 1:        # flip up and down
        out = np.flipud(out)
        out_label = np.flipud(out_label)    elif mode == 2:        # rotate counterwise 90 degree
        out = np.rot90(out)
        out_label = np.rot90(out_label)    elif mode == 3:        # rotate 90 degree and flip up and down
        out = np.rot90(out)
        out = np.flipud(out)

        out_label = np.rot90(out_label)
        out_label = np.flipud(out_label)    elif mode == 4:        # rotate 180 degree
        out = np.rot90(out, k=2)
        out_label = np.rot90(out_label, k=2)    elif mode == 5:        # rotate 180 degree and flip
        out = np.rot90(out, k=2)
        out = np.flipud(out)

        out_label = np.rot90(out_label, k=2)
        out_label = np.flipud(out_label)    elif mode == 6:        # rotate 270 degree
        out = np.rot90(out, k=3)

        out_label = np.rot90(out_label, k=3)    elif mode == 7:        # rotate 270 degree and flip
        out = np.rot90(out, k=3)
        out = np.flipud(out)

        out_label = np.rot90(out_label, k=3)
        out_label = np.flipud(out_label)    return  out,out_label

登录后复制

In [5]

## 制作分块数据集import cv2import numpy as npimport mathimport glob
import osdef Im2Patch(img, win, stride=1):
    k = 0
    endc = img.shape[0]
    endw = img.shape[1]
    endh = img.shape[2]
    patch = img[:, 0:endw-win+0+1:stride, 0:endh-win+0+1:stride]
    TotalPatNum = patch.shape[1] * patch.shape[2]
    Y = np.zeros([endc, win*win,TotalPatNum], np.float32)    for i in range(win):        for j in range(win):
            patch = img[:,i:endw-win+i+1:stride,j:endh-win+j+1:stride]
            Y[:,k,:] = np.array(patch[:]).reshape(endc, TotalPatNum)
            k = k + 1
    return Y.reshape([endc, win, win, TotalPatNum])def prepare_data(patch_size, stride, aug_times=1):
    '''
    该函数用于将图像切成方块，并进行数据增强
    patch_size： 图像块的大小，本项目200*200
        stride： 步长，每个图像块的间隔
     aug_times： 数据增强次数，默认从八种增强方式中选择一种
    '''
    # train
    print('process training data')
    scales = [1] # 对数据进行随机放缩
    files = glob.glob(os.path.join('work/dataset/tile_round1_train_20201231/train_imgs', '*.jpg'))
    files.sort()

    img_folder = 'work/img_patch'
    if  not os.path.exists(img_folder):
        os.mkdir(img_folder)

    label_folder = 'work/label_patch'
    if  not os.path.exists(label_folder):
        os.mkdir(label_folder)

    train_num = 0
    for i in range(len(files)):
        img = cv2.imread(files[i])
        label = cv2.imread(files[i].replace('images','gts'))
        h, w, c = img.shape        for k in range(len(scales)):
            Img = cv2.resize(img, (int(h*scales[k]), int(w*scales[k])), interpolation=cv2.INTER_CUBIC)
            Label = cv2.resize(label, (int(h*scales[k]), int(w*scales[k])), interpolation=cv2.INTER_CUBIC)

            Img = np.transpose(Img, (2,0,1))
            Label = np.transpose(Label, (2,0,1))

            Img = np.float32(np.clip(Img,0,255))
            Label = np.float32(np.clip(Label,0,255))

            patches = Im2Patch(Img, win=patch_size, stride=stride)
            label_patches = Im2Patch(Label, win=patch_size, stride=stride)            print("file: %s scale %.1f # samples: %d" % (files[i], scales[k], patches.shape[3]*aug_times))            for n in range(patches.shape[3]):

                data = patches[:,:,:,n].copy()
                label_data = label_patches[:,:,:,n].copy()
                for m in range(aug_times):
                    data_aug,label_aug = data_augmentation(data,label_data, np.random.randint(1,8))
                    label_name = os.path.join(label_folder,str(train_num)+"_aug_%d" % (m+1)+'.jpg')
                    image_name = os.path.join(img_folder,str(train_num)+"_aug_%d" % (m+1)+'.jpg')

                    cv2.imwrite(image_name, data_aug,[int( cv2.IMWRITE_JPEG_QUALITY), 100])
                    cv2.imwrite(label_name, label_aug,[int( cv2.IMWRITE_JPEG_QUALITY), 100])

                    train_num += 1

    print('training set, # samples %d\n' % train_num)
## 生成数据prepare_data( patch_size=256, stride=200, aug_times=1)

登录后复制

In [ ]

# 重写数据读取类import paddleimport paddle.vision.transforms as Timport numpy as npimport globimport cv2# 重写数据读取类class DEshadowDataset(paddle.io.Dataset):

    def __init__(self,mode = 'train',is_transforms = False):

        label_path_ ='work/label_patch/*.jpg'
        jpg_path_ ='work/img_patch/*.jpg'
        self.label_list_ = glob.glob(label_path_)
        self.jpg_list_ = glob.glob(jpg_path_)

        self.is_transforms = is_transforms
        self.mode = mode

        scale_point = 0.95

        self.transforms =T.Compose([
            T.Normalize(data_format='HWC',),
            T.HueTransform(0.4),
            T.SaturationTransform(0.4),
            T.HueTransform(0.4),
            T.ToTensor(),
            ])        # 选择前95%训练，后5%验证
        if self.mode == 'train':
            self.jpg_list_ = self.jpg_list_[:int(scale_point*len(self.jpg_list_))]
            self.label_list_ = self.label_list_[:int(scale_point*len(self.label_list_))]        else:
            self.jpg_list_ = self.jpg_list_[int(scale_point*len(self.jpg_list_)):]
            self.label_list_ = self.label_list_[int(scale_point*len(self.label_list_)):]    def __getitem__(self, index):
        jpg_ = self.jpg_list_[index]
        label_ =  self.label_list_[index]

        data = cv2.imread(jpg_) # 读取和代码处于同一目录下的 lena.png # 转为 0-1
        mask = cv2.imread(label_)

        data = cv2.cvtColor(data, cv2.COLOR_BGR2RGB) # BGR 2 RGB
        mask = cv2.cvtColor(mask, cv2.COLOR_BGR2RGB) # BGR 2 RGB

        data = np.uint8(data)
        mask = np.uint8(mask)        if self.is_transforms:
            data = self.transforms(data)
            data = data/255
            mask = T.functional.to_tensor(mask)

        return  data,mask

    def __len__(self):
        return len(self.jpg_list_)

登录后复制

In [ ]

# 数据读取及增强可视化import paddle.vision.transforms as Timport matplotlib.pyplot as pltfrom PIL import Image

dataset = DEshadowDataset(mode='train',is_transforms = False )print('=============train dataset=============')
img_,mask_ = dataset[3] # mask 始终大于 imgimg = Image.fromarray(img_)
mask = Image.fromarray(mask_)#当要保存的图片为灰度图像时，灰度图像的 numpy 尺度是 [1, h, w]。需要将 [1, h, w] 改变为 [h, w]plt.figure(figsize=(12, 6))
plt.subplot(1,2,1),plt.xticks([]),plt.yticks([]),plt.imshow(img)
plt.subplot(1,2,2),plt.xticks([]),plt.yticks([]),plt.imshow(mask)
plt.show()

登录后复制

2.2 环境准备

解压本案例用到的PaddleDetection源码：

In [ ]

#解压paddle的目标检测套件源码!unzip -o -q /home/aistudio/data/data113827/PaddleDetection-release-2.2_tile.zip -d /home/aistudio/work/

登录后复制

安装依赖库：

In [ ]

#安装至全局，如果重启项目，这几个依赖和库需要重新安装%cd /home/aistudio/cocoapi/PythonAPI
!make install
%cd ../..#安装依赖%cd /home/aistudio/work/PaddleDetection-release-2.2!pip install -r requirements.txt
!python setup.py install

登录后复制

2.3 数据分析

运行下面的代码统计不同类别数据数量和图片的平均高度和宽度：

牛面

牛面AI面试，大厂级面试特训平台

147

查看详情

In [ ]

#调用一些需要的第三方库import numpy as npimport pandas as pdimport shutilimport jsonimport osimport cv2import globfrom PIL import Image#统计一下类别path = "/home/aistudio/work/dataset/tile_round1_train_20201231/train_annos.json"dict_class = {    "0":0,    "1":0,    "2":0,    "3":0,    "4":0,    "5":0,    "6":0}
id_s = 0image_width,image_height = 0,0with open(path,"r") as f:
    files = json.load(f)    #遍历标注文件
    for file_img in files:
        id_s += 1
        #统计类别
        file_class = file_img["category"]
        dict_class[str(file_class)] += 1
        #统计图片平均像素
        image_height += file_img["image_height"]
        image_width += file_img["image_width"]        #if id_s % 1000 is 0:
        #    print("处理到第{}个标注".format(id_s))print("类别：",dict_class)print("图片平均高{},图片平均宽{}".format(image_height/id_s,image_width/id_s))

登录后复制

具体得到的结论如下：

类别不均衡，类别： {'0': 0, '1': 576, '2': 2151, '3': 2174, '4': 1112, '5': 8886, '6': 331}
图片像素尺寸比较大：图片平均高5562.212738017071,图片平均宽7474.7293499671705

2.4 将数据标注转为coco格式

新增：样本类别均衡化

paddledetection支持coco格式和voc格式，原数据标注不是这2种格式；
其中0类也就是背景类是没有数据的，所以可以去了，类别是1-6，共6个类别。
样本类别均衡化方法：（1）收集数据针对少量样本数据，可以尽可能去扩大这些少量样本的数据集，或者尽可能去增加他们特有的特征来丰富数据的多样性（2）将分类任务转换成异常检测如果少数类样本太少，少数类的结构可能并不能被少数类样本的分布很好地表示，那么用平衡数据或调整算法的方法不一定有效。如果这些少数类样本在特征空间中再分布的比较散，情况会更加糟糕。这时候不如将其转换为无监督的异常检测算法，不用过多的去考虑将数据转换为平衡问题来解决。（3）调整权重可以简单的设置损失函数的权重，更多的关注少数类。在python的scikit-learn中我们可以使用class_weight参数来设置权重。为了权衡不同类型错误所造成的不同损失，可为错误赋予“非均等代价”例如在医疗诊断中，错误地把健康人诊断为患者可能会带来进一步检查的麻烦，但是错误地把患者诊断为健康人，则可能会丧失了拯救生命的最佳时机。（4）阈值调整直接基于原始训练集进行学习，但在用训练好的分类器进行预测时，将原本默认为0.5的阈值调整到[公式]即可。（大部分是负样本，因此分类器倾向于给出较低的分数）
这里选择的是调整权重的办法，使用class_weight='balanced'方法来进行样本均衡处理

In [ ]

class Fabric2COCO:

    def __init__(self,
            is_mode = "train"
            ):
        self.images = []
        self.annotations = []
        self.categories = []
        self.img_id = 0
        self.ann_id = 0
        self.is_mode = is_mode        if not os.path.exists("/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/{}".format(self.is_mode)):
            os.makedirs("/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/{}".format(self.is_mode))

    def to_coco(self, anno_file,img_dir):
        self._init_categories()
        anno_result= pd.read_json(open(anno_file,"r"))

        ca=[]        if self.is_mode == "train":
            anno_result = anno_result.head(int(anno_result['name'].count()*0.9))#取数据集前百分之90
        elif self.is_mode == "val":
            anno_result = anno_result.tail(int(anno_result['name'].count()*0.1))
        name_list=anno_result["name"].unique()#返回唯一图片名字
        for img_name in name_list:
            img_anno = anno_result[anno_result["name"] == img_name]#取出此图片的所有标注
            bboxs = img_anno["bbox"].tolist()#返回list
            defect_names = img_anno["category"].tolist()            assert img_anno["name"].unique()[0] == img_name

            ca.extend(defect_names)

            img_path=os.path.join(img_dir,img_name)            #img =cv2.imread(img_path)
            #h,w,c=img.shape
            #这种读取方法更快
            img = Image.open(img_path)
            w, h = img.size            #h,w=6000,8192
            self.images.append(self._image(img_path,h, w))

            self._cp_img(img_path)#复制文件路径
            if self.img_id % 200 is 0:                print("处理到第{}张图片".format(self.img_id))            for bbox, label in zip(bboxs, defect_names):
                annotation = self._annotation(label, bbox)
                self.annotations.append(annotation)
                self.ann_id += 1
            self.img_id += 1


        #对于0，1，2，3，4，5，6的标签增加平衡权重
        from sklearn.utils.class_weight import compute_class_weight
        class_weight = 'balanced'
        classes = np.array([1, 2, 3, 4, 5, 6])  #标签类别
        weight = compute_class_weight(class_weight, classes, ca)

        instance = {}
        instance['info'] = 'fabric defect'
        instance['license'] = ['none']
        instance['images'] = self.images
        instance['annotations'] = self.annotations
        instance['categories'] = self.categories        return instance    def _init_categories(self):
        #1，2，3，4，5，6个类别
        for v in range(1,7):            print(v)
            category = {}
            category['id'] = v
            category['name'] = str(v)
            category['supercategory'] = 'defect_name'
            self.categories.append(category)    def _image(self, path,h,w):
        image = {}
        image['height'] = h
        image['width'] = w
        image['id'] = self.img_id
        image['file_name'] = os.path.basename(path)#返回path最后的文件名
        return image    def _annotation(self,label,bbox):
        area=(bbox[2]-bbox[0])*(bbox[3]-bbox[1])
        points=[[bbox[0],bbox[1]],[bbox[2],bbox[1]],[bbox[2],bbox[3]],[bbox[0],bbox[3]]]
        annotation = {}
        annotation['id'] = self.ann_id
        annotation['image_id'] = self.img_id
        annotation['category_id'] = label
        annotation['segmentation'] = []# np.asarray(points).flatten().tolist()
        annotation['bbox'] = self._get_box(points)
        annotation['iscrowd'] = 0
        annotation["ignore"] = 0
        annotation['area'] = area        return annotation    def _cp_img(self, img_path):
        shutil.copy(img_path, os.path.join("/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/{}".format(self.is_mode), os.path.basename(img_path)))    def _get_box(self, points):
        min_x = min_y = np.inf
        max_x = max_y = 0
        for x, y in points:
            min_x = min(min_x, x)
            min_y = min(min_y, y)
            max_x = max(max_x, x)
            max_y = max(max_y, y)        '''coco,[x,y,w,h]'''
        return [min_x, min_y, max_x - min_x, max_y - min_y]    def save_coco_json(self, instance, save_path):
        import json        with open(save_path, 'w') as fp:
            json.dump(instance, fp, indent=1, separators=(',', ': '))#缩进设置为1，元素之间用逗号隔开 ， key和内容之间 用冒号隔开

登录后复制

In [ ]

'''转换有瑕疵的样本为coco格式'''#训练集,划分90%做为训练集img_dir = "/home/aistudio/work/dataset/tile_round1_train_20201231/train_imgs"anno_dir="/home/aistudio/work/dataset/tile_round1_train_20201231/train_annos.json"fabric2coco = Fabric2COCO()
train_instance = fabric2coco.to_coco(anno_dir,img_dir)if not os.path.exists("/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/annotations/"):
    os.makedirs("/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/annotations/")
fabric2coco.save_coco_json(train_instance, "/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/annotations/"+'instances_{}.json'.format("train"))

登录后复制

In [ ]

'''转换有瑕疵的样本为coco格式'''#验证集，划分10%做为验证集img_dir = "/home/aistudio/work/dataset/tile_round1_train_20201231/train_imgs"anno_dir="/home/aistudio/work/dataset/tile_round1_train_20201231/train_annos.json"fabric2coco = Fabric2COCO(is_mode = "val")
train_instance = fabric2coco.to_coco(anno_dir,img_dir)if not os.path.exists("/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/annotations/"):
    os.makedirs("/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/annotations/")
fabric2coco.save_coco_json(train_instance, "/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/annotations/"+'instances_{}.json'.format("val"))

登录后复制

可视化

需要修改faster_rcnn_r50_fpn_2x网络配置文件

In [ ]

%cd PaddleDetection/
%env CUDA_VISIBLE_DEVICES=0#使用visualDL记录曲线变化!python -u tools/train.py \
    -c ../work/faster_rcnn_r50_fpn_2x.yml \
    --use_vdl=True \
    --vdl_log_dir=vdl_dir/scalar \
    -r output/faster_rcnn_r50_fpn_2x/22000.pdparams

登录后复制

3. 模型训练

配置文件已经放在work下，work/faster_rcnn_r50_fpn_2x.yml。 --eval参数表示在训练过程中在验证集上验证模型。

在某个模型基础上继续训练加上如 -r output/faster_rcnn_r50_fpn_2x/12.pdparams的参数，在第12个epoch得到的模型上继续训练。

In [ ]

#开始训练%cd /home/aistudio/work/PaddleDetection-release-2.2/#%env CUDA_VISIBLE_DEVICES=0!python tools/train.py \
    -c /home/aistudio/work/faster_rcnn_r50_fpn_2x.yml --eval
   # -r /home/aistudio/work/PaddleDetection-release-2.2/output/faster_rcnn_r50_fpn_2x/12.pdparams

登录后复制

4. 模型评估

模型评估需要指定被评估模型，如-o weights=output/faster_rcnn_r50_fpn_2x/best_model.pdparams：

In [ ]

#模型评估。该过程大概需要半小时。%cd /home/aistudio/work/PaddleDetection-release-2.2/
!python tools/eval.py \
    -c /home/aistudio/work/faster_rcnn_r50_fpn_2x.yml \
    -o weights=/home/aistudio/work/PaddleDetection-release-2.2/output/faster_rcnn_r50_fpn_2x/best_model.pdparams

登录后复制

5. 模型预测

模型预测调用tools/infer.py文件，需要指定模型路径、被预测的图像路径如--infer_img=dataset/coco/val/235_7_t20201127123214965_CAM2.jpg、预测结果输出目录如--output_dir=infer_output/等：

预测结果会直接画在图像上保存在output_dir目录下。

In [ ]

#模型预测%cd /home/aistudio/work/PaddleDetection-release-2.2/
!python -u tools/infer.py \
    -c /home/aistudio/work/faster_rcnn_r50_fpn_2x.yml \
    --output_dir=infer_output/ \
    --save_txt=True \
    -o  weights=/home/aistudio/work/PaddleDetection-release-2.2/output/faster_rcnn_r50_fpn_2x/best_model.pdparams \
    --infer_img=/home/aistudio/work/PaddleDetection-release-2.2/dataset/coco/val/235_7_t20201127123214965_CAM2.jpg

登录后复制

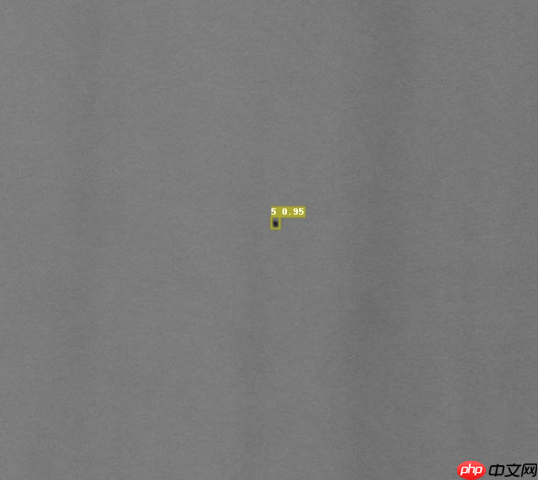

检测结果图：

瓷砖表面瑕疵检测 - php中文网

总结

本项目在基于PaddleDetection中Faster-RCNN模型实现瓷砖表面瑕疵检测项目上，为提升瓷砖表面瑕疵质检的效果和效率，对其进行了进一步优化和尝试，其中包括数据增强、数据类别均衡、可视化、尝试更换更优网络、尝试更换其他结构（损失函数和优化器）

登录后复制

其中数据增强和数据类别均衡均已完成，其具体描述见项目数据处理部分，美中不足的是，由于训练集数据过大，数据增强跑完时间稍长，后续可采用对随机样本增强进一步优化。
尝试更换网络结构中，这里引入了配置文件mask_rcnn_r50_fpn.yml，我们采用MASK RCNN，因为Mask RCNN可以看做是一个以Faster RCNN为原型的通用实例分割架构，增加了一个分支用于分割任务，对于Faster RCNN的每个Proposal Box都要使用FCN进行语义分割，分割任务与定位、分类任务是同时进行的。引入了RoI Align代替Faster RCNN中的RoI Pooling。这对于mask的精度有很大影响。引入语义分割分支，实现了mask和class预测的关系的解耦，mask分支只做语义分割，类型预测的任务交给另一个分支。
可视化中，我们利用visualDL实现可视化，但对配置文件的配置出了些许差错，但也都是一种不错的尝试。

以上就是瓷砖表面瑕疵检测的详细内容，更多请关注php中文网其它相关文章！
