AutoCAD2007怎么旋转图形-AutoCAD2007旋转图形的方法

autocad 2007是autodesk公司发布的一款经典计算机辅助设计软件，在建筑、机械、工程等行业中被广泛用于二维绘图与三维建模。该版本首次引入可视化控制面板（dashboard），优化了3d建模操作界面，新增动态输入（dynamic input）功能，增强pdf文件的导入导出能力，实现矢量图形的高效交互，并改进表格工具，支持与excel数据联动。下面由华军软件园为大家详细介绍如何在autocad 2007中旋转图形，以及具体的操作步骤。

第一步

启动AutoCAD 2007程序，创建新文件或打开已有图纸。利用绘图命令（如直线、矩形、圆等）绘制需要进行旋转操作的图形对象。

第二步

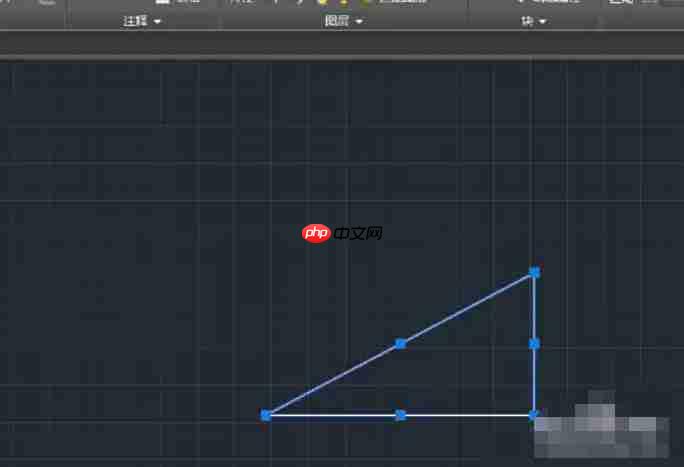

选择要旋转的图形

框选对象：在绘图区域中按住鼠标左键并拖动，形成选择框，完全包围目标图形后释放鼠标。

全选快捷方式：按下Ctrl+A可快速选中当前视图中的所有可见图元（注意：位于隐藏图层或嵌套在块中的元素不会被选中）。

多选与取消：按住Shift键可逐个点击选择多个对象，也可取消已选中的部分图形。

第三步

执行旋转命令

方法一：点击菜单栏“修改”→“旋转”（图标为一个环形箭头）。

方法二：在命令行输入 RO（Rotate命令的缩写），然后按空格键或回车确认执行。

提示：AutoCAD 2007命令行通常不区分大小写，RO命令可直接输入小写。

第四步

使用快捷方式快速调用命令：直接输入 RO 后按空格键，即可立即启动旋转功能。

第五步

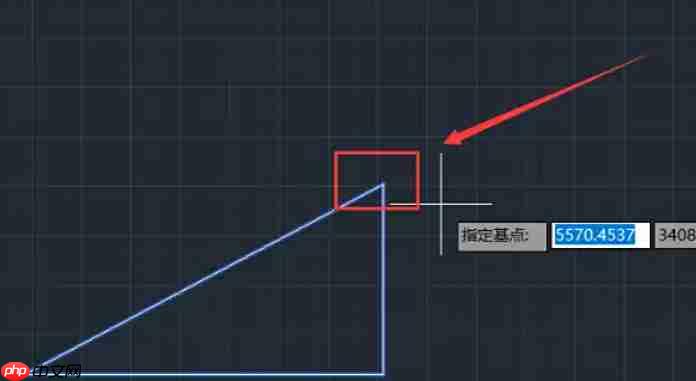

设定旋转基点

Alkaid.art

专门为Phtoshop打造的AIGC绘画插件

153

查看详情

系统提示“指定基点：”时，用鼠标在图形上选取一点作为旋转中心，例如图形的角点、中心点或任意自定义位置。

技巧提示：

可通过键盘输入精确坐标（如 100,100）来定位基点。

开启对象捕捉功能（F3键）有助于精准捕捉中点、端点、圆心等关键位置。

实时预览效果：

设定基点后，移动鼠标可看到图形围绕基点动态旋转的预览（需开启“动态输入”功能，F12键控制开关）。

输入旋转角度：

当提示“指定旋转角度或 [参照(R)]：”时，输入所需角度值（如 45）后回车确认。

方向说明：AutoCAD默认逆时针方向为正角度，若输入负值（如 -45），则图形顺时针旋转。

参照旋转模式（高级用法）：

输入 R 并回车，进入参照旋转模式：

首先指定当前图形某条边的实际倾斜角度（作为参照角）；

然后输入目标角度（如将其调整为水平或垂直方向）。

应用场景：常用于将倾斜图形对齐到标准坐标轴方向。

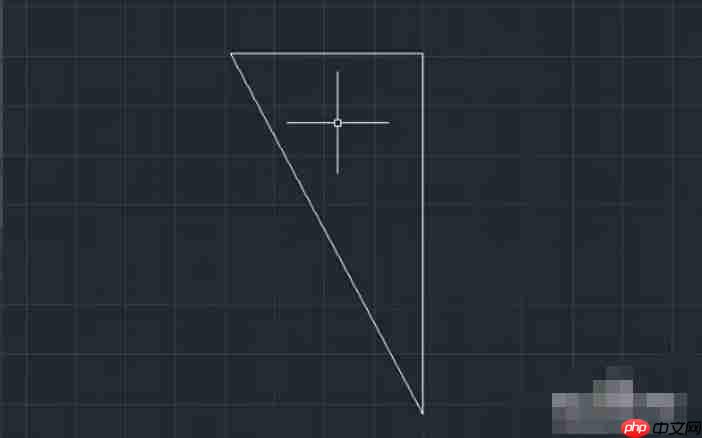

第六步

完成角度输入后按回车，图形即按设定基点和角度完成旋转。可通过ZOOM命令（快捷键Z）缩放视图，检查旋转结果是否准确无误。
