ug软件中，我们能够直接进行cad设计，但许多用户对如何将设计成果导出为cad图纸仍感到困惑。下面为大家提供一份详细的操作指南，感兴趣的朋友一起来学习一下吧！
首先启动UG10.0软件，进入界面后点击“新建”按钮，创建一个新的模型文件，并将其命名为_model1.prt，确认后点击“OK”。
接下来我们构建一个示例模型。例如，在XY基准平面上绘制一个矩形草图，随后使用拉伸命令生成实体。（若已有现成模型，可直接跳转至第四步）

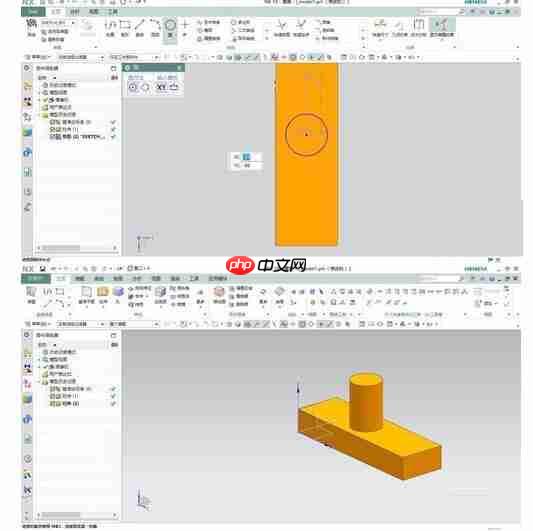

在已拉伸的矩形上表面再绘制一个圆形，并将其拉伸成圆柱体，完成基本建模操作，效果如下图所示。
完成三维建模后，切换到“应用模块”，选择“制图”功能，接着新建一张图纸页，设置所需的图纸尺寸和比例。
系统会自动弹出“视图创建向导”，在此可添加前视图、右视图、俯视图等投影视图。如有需要，可通过快捷键Ctrl+B隐藏基准面或基准轴。（注意：此时的图纸并非标准CAD格式，且可能存在视图缺失）
接下来进行格式转换：点击菜单栏的“文件”→“导出”→“AutoCAD DXF/DWG”，在导出向导中选择CAD2007兼容格式，确认后等待几秒钟完成导出过程。

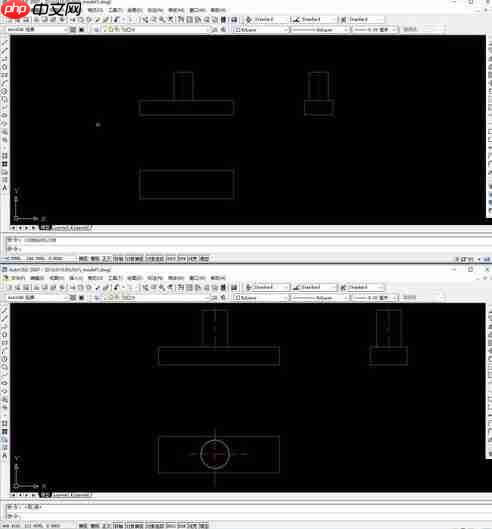

最后，打开AutoCAD软件（以CAD2007为例），导入刚刚导出的文件。进入编辑界面后，可以对图形进行优化，比如调整线条颜色、修改图层属性等，如下图所示。
以上就是UG10.0如何导出CAD图纸的详细内容，更多请关注php中文网其它相关文章！
