Solidworks工程图怎么插入中心符号线

P粉390130307
发布： 2025-08-30 09:40:37
转载
465人浏览过

solidworks软件中，不少用户对于工程图怎么插入中心符号线，还不是很清楚。下面为大家带来详细的教程步骤分享，想了解的小伙伴快一起来看看吧！

Solidworks工程图怎么插入中心符号线

Solidworks工程图怎么插入中心符号线

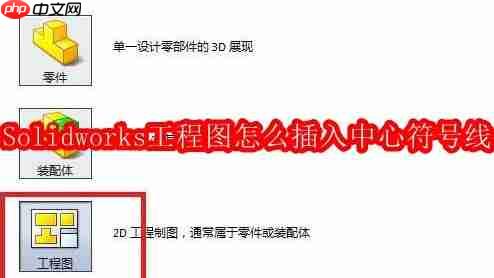

1、如图，打开Solidworks，新建一个工程图文件。具体操作见下图红色框选。

Solidworks工程图怎么插入中心符号线

2、如图，新建的这个工程图中的圆弧是没有中心线的，更没有中心符号线，而我们要手动给它添加一个中心符号线。

Solidworks工程图怎么插入中心符号线

3、如图红色框选、红色数字。

1)点击“注解”，来到注解工具栏

2)找到“中心符号线”图标，点击它。

Solidworks工程图怎么插入中心符号线

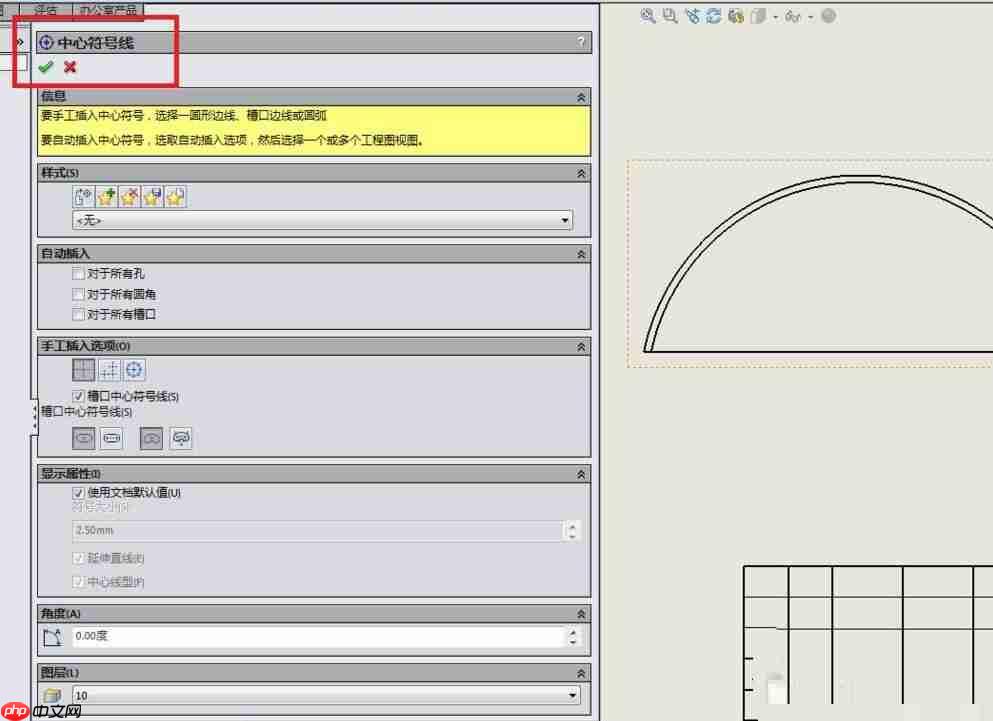

4、如图，弹出了“中心符号线”对话框，若没有特别的要求，那么对话框中的参数设置什么的都可以采用默认。

百度文心百中
百度文心百中

百度大模型语义搜索体验中心

百度文心百中 22
查看详情 百度文心百中

Solidworks工程图怎么插入中心符号线

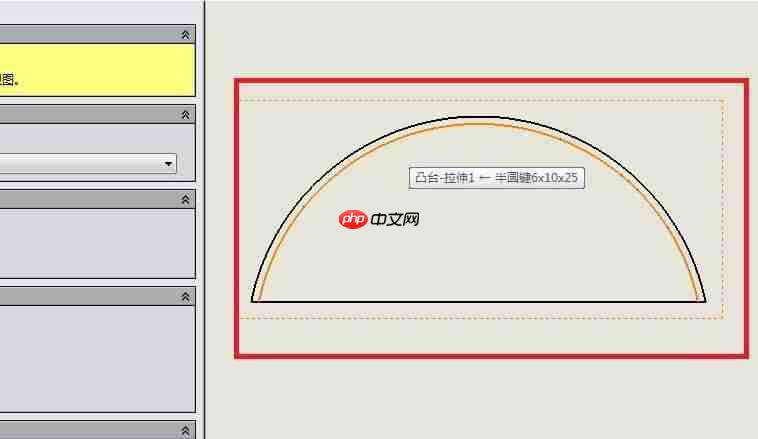

5、选择一个圆弧。如图红色框选所示，那个颜色变成橙色的圆弧段就是笔者选择的圆弧。

Solidworks工程图怎么插入中心符号线

6、上一步刚刚选择完圆弧，这一步就如图所示，立马出现了中心符号线。

Solidworks工程图怎么插入中心符号线

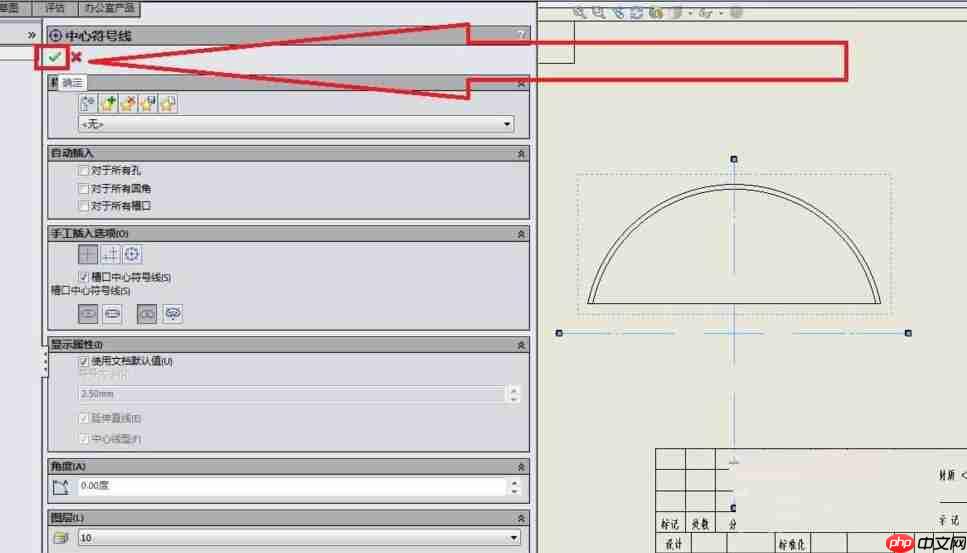

7、如图所示，点击“中心符号线”对话框左上角的√，完成中心符号线的添加操作。

Solidworks工程图怎么插入中心符号线

8、如图，成功的给我们刚刚选择的圆弧添加了一个中心符号线。

Solidworks工程图怎么插入中心符号线


以上就是Solidworks工程图怎么插入中心符号线的详细内容，更多请关注php中文网其它相关文章！
