玩转「Wi-Fi」系列之wpa_supplicant 目录介绍(八)

wpa_supplicant 是一个庞大的开源项目，最新版本为2016-10-v2.6。当前wifi应用层的操作大多是对wpa_supplicant的封装，包括android系统。初步统计，wpa_supplicant的源文件数量为552个，代码行数达到20万。分析这样一个庞大的项目是一项艰巨的任务，请读者做好充分准备。

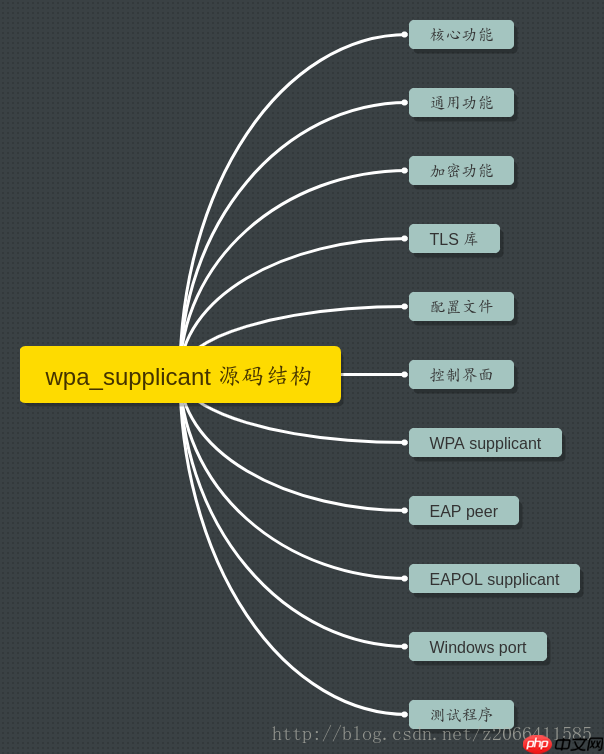

wpa_supplicant的源码目录结构如下：

├── ap // hostapd相关功能 ├── common // 通用函数 ├── crypto // 各种加密功能 ├── drivers // 对接底层驱动，包括wext和nl80211 ├── eap_common // eap相关 ├── eapol_auth ├── eapol_supp ├── eap_peer ├── eap_server ├── fst // fst模块 ├── l2_packet // 链路层的访问封装 ├── p2p // WiFi P2P协议 ├── pae // ieee802协议 ├── radius // RADIUS：Remote Authentication Dial In User Service消息处理 ├── rsn_supp // RSN协议，Robust Secure Network，强健安全网络，即通常所说的WPA2安全模式，是WPA的第二个版本 ├── tls // tls协议 ├── utils // 包括RFC1341编解码，通用的辅助函数，双链表，UUID，debug，epool └── wps // wps功能的实现

主要文件详解：

核心功能由wpa_supplicant.c实现，程序初始化和主控制回路由wpa_supplicant/main.c中的main()函数完成，适用于UNIX和Windows操作系统，通过命令参数配置wpa_supplicant。事件处理由events.c中的wpa_supplicant_event()函数负责。wpa_supplicant_i.h定义了wpa_supplicant的核心接口，不应包含在独立模块中。

wpa_supplicant使用通用的帮助函数，其中一些与hostapd共享，文件如下：

eloop.c和eloop.h实现事件循环（select()循环与注册超时，套接字读取回调，和信号回调）；common.c和common.h提供公共功能；defs.h定义多个文件共享的定义；l2_packet.h，l2_packet_linux.c和l2_packet_pcap.c提供第2层（链路层）访问包装（包括本地Linux实现和libdnet/libpcap的包装）。当移植到不支持libdnet/libpcap的新操作系统时，需要添加新的l2_packet实现。Makefile可以选择包含哪个l2_packet实现，l2_packet_linux.c使用Linux数据包套接字，l2_packet_pcap.c使用libpcap和libdnet的简化版本。pcsc_funcs.c和pcsc_funcs.h封装PC/SC lite SIM和智能卡读卡器；priv_netlink.h是Linux内核头文件中netlink定义的私有版本，一旦合适的版本可用，可以用C库头文件替换；version.h定义版本号。

加密功能包括：

md5.c和md5.h实现MD5（如果包含TLS支持则用加密库替换），HMAC-MD5用于消息真实性验证的密钥校验和；rc4.c和rc4.h实现RC4（广播/默认密钥加密）；sha1.c和sha1.h实现SHA-1（如果包含TLS支持则用加密库替换），HMAC-SHA-1用于消息真实性验证的密钥校验和，PRF-SHA-1用于伪随机（密钥/随机数生成）函数，PBKDF2-SHA-1用于ASCII共享密码，T-PRF用于EAP-FAST，TLS-PRF（RFC 2246）；sha256.c和sha256.h实现SHA-256（如果包含TLS支持则用加密库替换）；aes-wrap.c，aes_wrap.h和aes.c实现AES（如果包含TLS支持则用加密库替换），采用128位KEY的AES密钥包装算法RFC3394（广播/默认密钥加密），One-Key CBC MAC（OMAC1）哈希，AES-128，AES-128 CTR模式加密，AES-128 EAX模式加密/解密，AES-128 CBC；crypto.h定义加密库封装；crypto_openssl.c封装libcrypto的函数（OpenSSL）；crypto_internal.c封装内部加密实现的函数；crypto_gnutls.c封装libgcrypt的函数（用于GnuTLS）；ms_funcs.c和ms_funcs.h提供MSCHAPV2和LEAP参考函数；tls.h定义TLS库封装；tls_none.c在不包含TLS功能的情况下提供TLS库封装的虚拟实现；tls_openssl.c用于openssl的TLS库封装器；tls_internal.c用于内部TLS实现的TLS库；tls_gnutls.c用于GnuTLS的TLS库封装器；TLS库包括asn1.c和asn1.h实现ASN.1 DER解析，bignum.c和bignum.h实现大数数学，rsa.c和rsa.h实现RSA，x509v3.c和x509v3.h实现X.509v3证书解析和处理，tlsv1_client.c和tlsv1_client.h实现TLSv1客户端（RFC 2246），tlsv1_client_i.h定义TLSv1客户端内部结构，tlsv1_client_read.c实现TLSv1客户端读取握手消息，tlsv1_client_write.c实现TLSv1客户端写入握手消息，tlsv1_common.c和tlsv1_common.h提供常见的TLSv1例程和定义，tlsv1_cred.c和tlsv1_cred.h提供TLSv1证书，tlsv1_record.c和tlsv1_record.h提供TLSv1记录协议。

配置包括：

config_ssid.h定义每个网络配置项目的定义；config.h定义wpa_supplicant配置；config.c实现配置解析器和常用功能；wpa_supplicant/config_file.c实现配置文本文件的后端（例如：wpa_supplicant.conf）；config_winreg.c实现Windows注册表的后端配置。

控制界面：

wpa_supplicant提供了一个控制界面，用于获取状态信息和管理来自外部程序的操作。一个命令行界面的示例（wpa_cli）和GUI（wpa_gui）的接口包含在wpa_supplicant分发中。

wpa_supplicant/ctrl_iface.c和wpa_supplicant/ctrl_iface.h实现控制界面的wpa_supplicant-side；ctrl_iface_unix.c实现基于UNIX域套接字的控制接口后端；ctrl_iface_udp.c实现基于UDP套接字的控制接口后端；ctrl_iface_named_pipe.c实现Windows基于管道的控制接口后端；wpa_ctrl.c和wpa_ctrl.h提供库函数，以便外部程序访问wpa_supplicant控制接口；wpa_cli.c提供使用wpa_supplicant控制界面的示例程序。

火山写作

字节跳动推出的中英文AI写作、语法纠错、智能润色工具，是一款集成创作、润色、纠错、改写、翻译等能力的中英文 AI 写作助手。

167

查看详情

EAP peer：

EAP peer实现是一个独立的模块，可以被其他程序使用，而不仅仅是wpa_supplicant。

eap.c和eap.h实现EAP状态机和模式界面；eap_defs.h定义通用EAP定义；eap_i.h定义内部的EAP状态机和模式，不包含在其他模块中；eap_sim_common.c和eap_sim_common.h实现EAP-SIM和EAP-AKA通用代码；eap_tls_common.c和eap_tls_common.h实现EAP-PEAP，EAP-TTLS，和EAP-FAST通用代码；eap_ttls.c和eap_ttls.h实现EAP-TTLS；eap_pax.c，eap_pax_common.h和eap_pax_common.c实现EAP-PAX；eap_psk.c，eap_psk_common.h和eap_psk_common.c实现EAP-PSK（注意：这与WPA-PSK不同）；eap_sake.c，eap_sake_common.h和eap_sake_common.c实现EAP-SAKE；eap_gpsk.c，eap_gpsk_common.h和eap_gpsk_common.c实现EAP-GPSK；eap_aka.c，eap_fast.c，eap_gtc.c，eap_leap.c，eap_md5.c，eap_mschapv2.c，eap_otp.c，eap_peap.c，eap_sim.c，eap_tls.c实现其他EAP模式。

EAPOL supplicant：

eapol_supp_sm.c和eapol_supp_sm.h实现EAPOL supplicant状态机和IEEE 802.1X处理。

Windows端口：

ndis_events.c接收NdisMIndicateStatus()事件的代码，并传递给wpa_supplicant；driver_ndis.c使用起来更加方便；win_if_list.c列出当前网络接口的外部程序。

测试程序：

radius_client.c，radius_client.h和radius_client.h实现无线电认证客户端；eapol_testradius.c和radius.h实现无线电消息处理，用于eapol_test；eapol_test.c实现独立的EPA测试工具并集成RADIUS认证客户端；preauth_test.c实现独立的RSN pre-authentication工具；wpa_passphrase.c实现WPA ASCII密码到PSK转换。
