电源单路与多路12V输出设计各有何优劣？

单路12V设计提供更强的功率灵活性，适合高功耗显卡和超频用户，简化接线并避免分路过载；多路12V设计通过独立过流保护提升安全性，限制故障影响范围，但需注意分路电流分配以避免触发OCP；选择应基于硬件配置与使用需求。

电源的单路与多路12V输出设计，本质上是在追求极致的供电能力与系统安全稳定性之间的一种权衡。简单来说，单路12V设计将电源的所有12V输出能力汇聚成一个大池子，让所有需要12V的组件（尤其是显卡和CPU）自由取用，它更侧重于提供最大的峰值功率灵活性。而多路12V设计则是将12V输出分成几个独立的通道，每个通道都有自己的电流限制和过流保护，这在很大程度上是为了提升安全性，防止单一组件过载对整个系统造成影响。选择哪种，最终取决于你的硬件配置、使用习惯以及对安全与性能侧重的优先级。

解决方案

对于电源的12V输出设计，我们主要讨论的是其核心的供电策略。

单路12V输出设计： 这种设计理念是将电源内部所有12V输出功率整合到一个单一的、高容量的12V线路上。这意味着无论你的CPU、显卡还是其他组件需要多少12V电力，它们都从这一个“巨型水库”中汲取。

• 优势：
  • 极致的功率灵活性： 对于那些功耗巨大的组件，尤其是高端显卡，单路设计能确保它们在任何时候都能获得所需的全部电流，而不会因为某个分路电流上限而触发过流保护（OCP）。这对于超频玩家或使用顶级多卡配置的用户来说，尤其有吸引力。
  • 简化配置： 用户无需考虑哪个接口连接到哪个12V分路，插上即可用，省去了不少研究电源铭牌和接口分布的麻烦。
  • 避免误触OCP： 在某些多路设计中，即使电源总功率足够，但如果某个高功耗组件（比如瞬时峰值功耗很高的显卡）恰好连接到了一个电流上限较低的12V分路，就可能导致该分路OCP跳闸，造成系统重启或关机。单路设计则基本不会有这个问题。
• 劣势：
  • 潜在的安全隐患： 虽然现代单路电源也会有整体的过流保护，但由于没有分路限制，如果某个组件发生严重短路或故障，它可能会在触发整体保护之前，瞬间抽取非常大的电流，理论上对电源或其他连接组件造成更大的冲击。
  • 故障定位复杂： 当系统出现供电问题时，单路设计可能难以精确判断是哪个组件或哪条线路出现了过载。

多路12V输出设计： 这种设计将电源的12V输出细分为多个独立的电路，每个电路（通常标识为12V1、12V2等）都有自己的电流限制和独立的过流保护（OCP）。

• 优势：
  • 更高的安全性： 这是多路设计的核心优势。如果某个组件或连接线发生短路，或者某个分路电流超限，只有该分路会触发OCP并切断供电，从而保护其他分路上的组件不受影响，降低了火灾或其他严重硬件损坏的风险。
  • 更精细的功率管理： 理论上，通过合理分配不同组件到不同的12V分路，可以实现更均衡的负载分配，有助于电源内部散热和稳定运行。
  • 符合ATX规范： 最初的ATX电源设计规范倾向于多路12V，以应对当时单个组件功耗相对较低、但整体系统组件数量增多的趋势。
• 劣势：
  • 可能限制高端硬件性能： 对于顶级显卡这类功耗大户，如果其供电接口被分配到多个电流上限较低的12V分路，或者不小心将所有显卡供电接口都插到了同一个分路上（且该分路电流不足），就可能频繁触发OCP，导致系统不稳定。用户需要仔细研究电源的12V分路分配图。
  • 配置复杂性增加： 用户需要了解电源的12V分路分配，并合理地连接组件，以避免某些分路过载。这对于不熟悉硬件的用户来说，可能是一个挑战。
  • 感知上的“功率不足”： 尽管电源总功率很高，但单个12V分路较低的电流上限（例如20A）可能会让一些用户觉得“不够用”，尤其是在面对瞬时高功耗的显卡时。

高性能显卡用户应如何选择单路或多路12V电源？

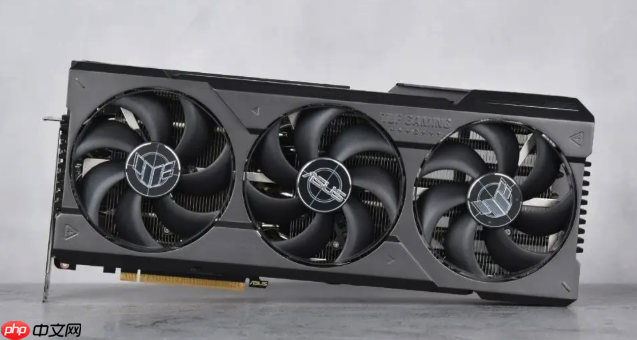

对于高性能显卡用户，这确实是个需要深思熟虑的问题。坦白说，显卡是现代PC中最主要的12V功耗大户，其峰值功耗往往远超标称TDP。一块RTX 4090在满载或瞬时峰值时，可能轻松突破450W，这意味着在12V线路上会产生高达37.5A甚至更高的电流需求。

在这种情况下，单路12V电源通常是更直接、更省心的选择。 它将电源的所有12V输出能力都集中起来，形成一个巨大的电流池。你的显卡无论需要多少电流，只要不超过电源的整体12V输出上限，都能毫无障碍地获取。这样，你就不必担心某个分路电流不够用而导致OCP跳闸，系统因此重启或关机。对于追求极限性能、超频，或者不想在电源接线上花太多心思的用户来说，单路设计无疑提供了最大的便利性和容错空间。

然而，这并不是说多路12V电源就一定不适合高性能显卡。如果选择多路12V电源，你必须仔细查看电源的规格表，尤其是每个12V分路的电流上限。 优秀的、为高性能平台设计的多路电源，其单个12V分路的电流上限通常会设置得比较高，比如25A、30A甚至更高。更重要的是，它会合理地将PCIe供电接口（通常是8pin或12VHPWR）分配到不同的12V分路上。例如，一个电源可能有四个8pin PCIe接口，分别连接到12V2和12V3两个分路，每个分路都有足够的电流上限来支持一个甚至两个接口。

所以，如果你坚持选择多路电源，请务必：

1. 确认每个12V分路的电流上限足够高，以应对你的显卡可能出现的瞬时峰值功耗。
2. 了解电源的12V分路分配图，确保你的显卡供电接口能够均匀地连接到不同的、有足够电流容量的分路上。避免将所有显卡供电接口都插到同一个分路上，如果该分路电流上限较低，很容易触发OCP。

在我看来，如果你不想太纠结这些技术细节，或者你的显卡功耗确实非常高，单路12V电源在兼容性和易用性上会更有优势。 但话说回来，高端电源无论是单路还是多路，其设计和用料都非常精良，只要你选对了型号并正确连接，都能为你的高性能显卡提供稳定可靠的电力。

多路12V电源的过流保护（OCP）机制如何提升系统安全性？

多路12V电源的过流保护（OCP）机制是其最核心的安全特性，也是其与单路设计最显著的区别之一。它提升系统安全性的方式，可以类比为家庭电路中的分路断路器。

造物云营销设计

造物云是一个在线3D营销设计平台，0基础也能做电商设计

37

查看详情

想象一下，你的PC内部有CPU、显卡、硬盘、风扇等多个组件，它们都需要12V供电。在多路12V电源中，这些组件的12V供电并非来自一个统一的“总闸”，而是被分流到多个独立的“小闸门”，每个“小闸门”就是一个12V分路，并且都配备了独立的OCP电路。

当某个组件或其连接线出现故障（例如短路、元器件损坏导致电流异常增大），或者仅仅是由于瞬时功耗过高导致该分路电流超过了预设的上限（比如20A），那么：

1. 只有该出现问题的12V分路会立即触发OCP。 这就像家里某个房间的电器短路，只会跳那个房间的断路器，而不会导致整个房子的总闸都跳闸。
2. 电源会迅速切断该分路的供电，或者更常见的是，整个电源都会关闭。 即使整个电源关闭，其目的也是为了防止故障电流进一步蔓延，保护其他正常工作的组件不受影响。
3. 避免了连锁反应和潜在的硬件损坏。 如果没有分路OCP，一个组件的异常电流可能会迅速波及到其他连接在同一条12V线路上的组件，造成更广泛的损害，甚至引发火灾。有了OCP，故障被“隔离”在局部，大大降低了风险。

举个例子，如果你的显卡突然出现故障，试图抽取远超其正常工作范围的电流，多路电源的OCP会立即感知到12V PCIe供电分路电流异常，然后迅速切断供电。这比单路电源等待整个12V线路的总电流达到一个非常高的阈值才触发保护，要来得更快、更精确，对其他组件的冲击也更小。

这种颗粒度的保护，无疑为整个系统增加了一层重要的安全屏障。它不是为了限制性能，而是为了在万一发生意外时，将损害降到最低，保护你昂贵的硬件投资，并确保使用环境的安全。

电源效率与纹波抑制在单路与多路设计中是否存在差异？

关于电源效率和纹波抑制，这并不是单路或多路12V设计本身所决定的，而是更多地取决于电源的整体设计质量、内部拓扑结构、所用元器件的品质以及制造工艺。

电源效率： 电源效率指的是输入功率有多少百分比被有效转换成了输出功率，其余部分则以热量的形式散失。这通常用80 Plus认证（如铜牌、金牌、白金牌、钛金牌）来衡量。

• 单路与多路设计本身对效率没有直接影响。 无论是单路还是多路12V电源，都可以实现非常高的效率。一个白金牌的单路电源，其效率会远高于一个铜牌的多路电源。
• 影响效率的关键因素包括：
  • PFC（功率因数校正）电路： 主动式PFC是高效率电源的标配。
  • 主开关拓扑： 如LLC谐振变换器，能够显著提升效率。
  • DC-DC转换： 现代电源通常会先将交流电转换为单一的12V直流电，再通过DC-DC转换器从12V生成5V和3.3V。这种设计效率更高，且能提供更稳定的次级电压。
  • 元器件质量： 高品质的MOSFET、电容、变压器等都能降低能量损耗。 因此，挑选电源时，与其纠结单路还是多路对效率的影响，不如直接看它的80 Plus认证等级和品牌口碑。

纹波抑制： 纹波是指直流电源输出中残留的微小交流成分。理想的直流电是平滑的直线，但实际输出总会有一些波动。过高的纹波会引起系统不稳定、噪音，甚至缩短组件寿命。

• 同样，纹波抑制能力主要取决于电源的内部滤波电路设计和元器件质量，而非单路或多路本身。
• 在单路设计中： 由于所有12V负载都连接到同一个输出，如果滤波电路设计不佳，或者负载瞬时变化剧烈，纹波可能会在整个12V线路上体现出来。但一个设计精良的单路电源，会投入大量成本在滤波电容和电感上，以确保极低的纹波。
• 在多路设计中： 每个12V分路理论上都有独立的滤波和稳压电路，这可能会在一定程度上提供更好的“隔离”，使得一个分路上的负载变化对另一个分路的纹波影响较小。然而，这并非绝对。一个设计糟糕的多路电源，其每个分路的纹波可能都很差；而一个顶级单路电源，其整体纹波表现可能优于许多多路电源。
• 影响纹波抑制的关键因素：
  • 输出电容的容量和品质： 尤其是固态电容和日系电容，在高温下仍能保持良好性能。
  • 电感设计： 用于平滑电流。
  • 稳压电路的响应速度和精度。

总结来说，无论是单路还是多路12V设计，现代高端电源在效率和纹波抑制方面都能做到非常出色。选择时，更应该关注电源的品牌、型号、80 Plus认证等级以及专业的评测数据，而不是仅仅依据它是单路还是多路来判断其效率和纹波表现。一个高质量的电源，无论其12V输出设计如何，都会在这些核心性能指标上表现优异。
