巧用toolbox修改标准件

通过使用toolbox对标准件进行配置调整，能够有效简化采购、装配以及物料清单的管理流程，显著提升工作效率。

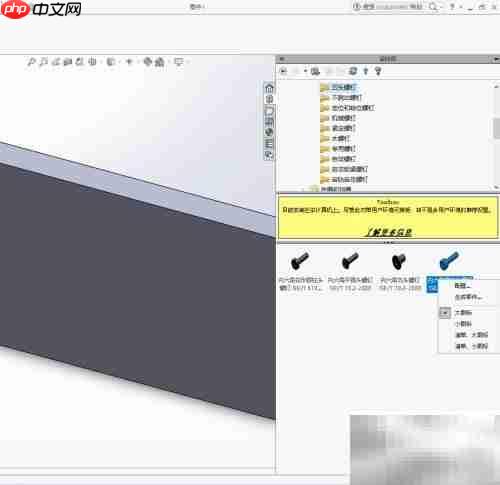

1、首先启用toolbox插件，进入GB标准件库并选择内六角圆柱头螺钉，这类紧固件在实际生产中应用极为广泛，属于常见的连接元件。

2、选中内六角螺丝后进入配置界面，开启自定义模式以便进一步设置。

3、用户可根据需求设定自定义属性，支持创建文本型属性或下拉列表，有助于实现零部件信息的结构化管理。

4、一旦完成自定义属性的建立，这些属性将出现在属性列表中，可直接选取并应用于具体零部件。

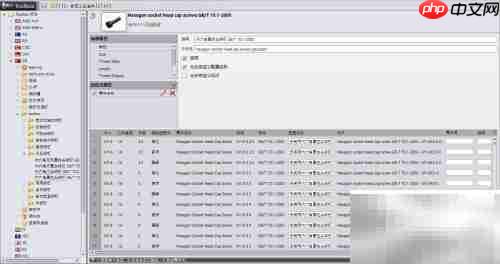

5、配置列表会完整显示所有选定的标准属性与用户自定义的属性值。

6、若清除某些属性值，系统将自动刷新列表，并相应减少生成的配置数量。

7、零部件的各项属性以表格形式呈现，除“零件号”、“说明”和“备注”字段外，其余列均为只读状态。其中，“零件号”、“说明”和“备注”的内容将同步至SOLIDWORKS当前配置的自定义属性中。

8、每个配置的名称由其对应的简化属性值组合而成，便于识别与查找。

9、零件编号用于唯一标识某一特定配置。

10、在Toolbox中，该零件号会映射到SOLIDWORKS材料明细表（BOM）中的“零件编号”字段。如果在SOLIDWORKS PDM中为零件号设置了针对特定配置的自定义属性，则应确保Toolbox零件使用相同的属性定义，以保证数据的一致性与正确调用。

11、例如，标准的SOLIDWORKS PDM零件数据卡通常关联的是“SOLIDWORKS编号”这一自定义属性。若希望Toolbox零件能正确使用此类标准数据卡，建议在Toolbox中创建相同的编号属性并作为自定义属性添加，而非依赖默认的“零件号”字段，从而确保数据卡的准确映射与规范管理。

巧文书

巧文书是一款AI写标书、AI写方案的产品。通过自研的先进AI大模型，精准解析招标文件，智能生成投标内容。

61

查看详情

12、详细的配置说明请参考相关技术文档。

13、可为每个配置添加一条描述性注释，增强可读性和管理便利性。

14、导入与导出功能位于配置列表滚动区域的上方位置。

15、点击“导入/导出”按钮，根据需要选择相应的操作类型执行。

16、点击“导入数据”，即可将Excel文件中预设的自定义零件信息批量导入系统。

17、单击“导出数据”按钮，可将当前配置表导出为Excel文件，方便后续填写零件号及相关参数信息。具体操作步骤可参见零件号自定义配置说明文档。

18、在用户设置界面中，若需为指定零件文件夹下的每一个配置生成独立的SOLIDWORKS零件文件，可点击“创建零件”按钮。此功能仅在SOLIDWORKS程序运行时可用。当勾选“创建零件”选项后，该命令将被激活并允许执行。

19、启用“创建零件”功能可能生成上千个独立的零件文件，若非Toolbox系统管理员或未明确所需配置，请避免使用此功能，以防造成文件冗余与管理混乱。

20、点击“创建配置”按钮，可将所有配置项添加至主零件文件中；若未启用“创建零件”选项，则此功能始终可用。
