在cad软件中，所有尺寸约束都会在参数管理器中显示，用户可利用该工具对各类尺寸参数进行集中管理与修改。
1、 打开CAD程序，加载尚未完成的齿轮图纸，继续绘制其左视图。
2、 齿轮的分度圆直径计算公式为：模数乘以齿数。
3、 齿顶圆直径的计算方式为：模数乘以齿数再加上修正系数。
4、 齿根圆直径则通过模数乘以齿数减去齿高值得出。

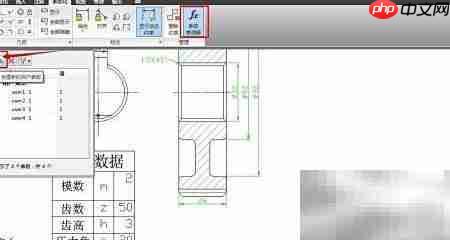

5、 调出参数管理器，在弹出的对话框中点击左上角带有星号标记的f图标，即可创建新的用户自定义参数。
6、 在管理器中依次输入变量m（模数）、z（齿数）、h（修正值）、α（压力角），并为其设定具体数值。
7、 使用点划线绘制分度圆：选择“参数化”功能中的直径标注工具，输入表达式“m*z”作为直径值。
8、 采用实线绘制齿顶圆：同样使用参数化直径标注，输入公式“m*z + h”。
9、 按照相同步骤绘制齿根圆：在标注时输入“m*z - 顶高”作为直径参数。

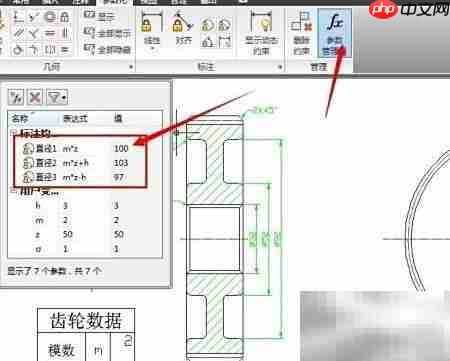

10、 再次打开参数管理器，查看当前已定义的所有参数及其状态，界面如下图所示。
11、 至此，齿轮的分度圆、齿顶圆和齿根圆均已成功绘制完成。
以上就是AutoCAD 2010参数化绘制齿轮的详细内容，更多请关注php中文网其它相关文章！
