主板上的接口你都认识吗？一篇看懂所有插槽。

主板是电脑的核心，所有硬件都通过它连接协同工作。面对密密麻麻的接口和插槽，很多人一头雾水。其实只要搞懂它们的功能和位置，组装或升级电脑就没那么难了。

CPU插槽：处理器的专属座位

CPU插槽位于主板上方，通常被散热器覆盖。它的形状和针脚数量决定了你能用哪款处理器。Intel用LGA（触点阵列），AMD多用PGA（针脚阵列）。不同代际的CPU不兼容，买主板前一定要确认支持的型号。

内存插槽（DIMM）：运行程序的高速通道

这些长条形插槽一般有2到4个，用来安装DDR4或DDR5内存条。金手指中间有缺口，防反插。建议成对使用（双通道），性能更好。插的时候要掰开两侧卡扣，用力按下直到自动锁紧。

PCIe插槽：扩展性能的关键接口

这是最长最显眼的插槽之一，用于安装独立显卡、高速网卡或固态硬盘。常见有x16、x8、x4、x1几种规格，数字代表通道数，越大带宽越高。显卡必须插在x16槽上，其他扩展卡可按需选择。

M.2接口：超薄NVMe固态的家

小巧的M.2接口直接插在主板上，支持Wi-Fi模块和NVMe/SATA协议的SSD。注意区分“键位”——B key支持SATA/部分NVMe，M key支持NVMe。购买前查清主板支持的协议和最大长度（如2280）。

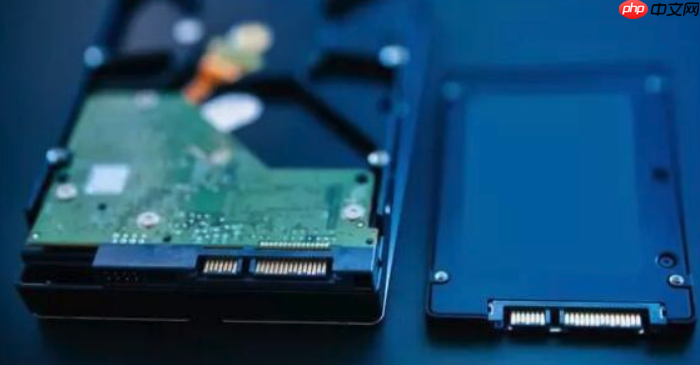

SATA接口：传统硬盘和光驱的连接点

L形的小接口，用来接2.5英寸或3.5英寸硬盘、机械盘或光驱。虽然速度不如M.2，但成本低、容量大，适合存储数据。一个主板通常提供4到6个SATA口。

AI建筑知识问答

用人工智能ChatGPT帮你解答所有建筑问题

22

查看详情

电源供电接口：为主板稳定供能

有两个关键接口：24针主供电（靠近边缘）和8针（或4+4针）CPU供电（靠近插槽）。必须全部接好，否则无法开机或系统不稳定。电源线要插到底，听到“咔”声才算到位。

前面板接口（F_Panel）：连接机箱按钮与指示灯

一组细小的针脚，用来接电源开关、重启键、硬盘灯和电源指示灯。标注为PWR_SW、RESET、HDD_LED等。接错可能导致无法开机，建议对照说明书一一对应。

风扇接口：控制散热风速

标有SYS_FAN、CPU_FAN、CHA_FAN等，分别接CPU散热器和机箱风扇。CPU_FAN必须接，否则可能报错停机。支持PWM的接口可自动调速，更安静高效。

USB和音频插针：扩展机箱前置接口

主板下方有多个方形插针，对应机箱前面板的USB 2.0/3.0和音频接口。USB 3.0是9针缺一针，辨识度高；音频是10针双排。插错不会烧硬件，但功能会失效。

基本上就这些。认清每个接口的作用，装机时就不会手忙脚乱。不复杂，但容易忽略细节。
