iPod nano 6拆解全攻略

1、 来自专业拆解平台 iFixit 的一组第六代 iPod nano 拆机图，揭示了该设备内部精密的结构设计与元器件排布。

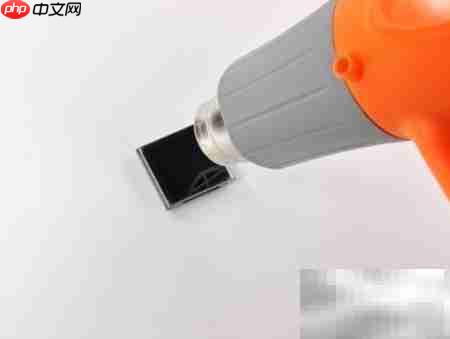

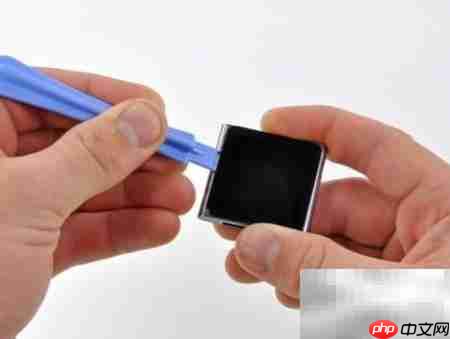

2、 第六代 iPod nano 采用无外露螺丝的一体化机身设计，拆解时需借助热风枪加热软化粘合胶，方可打开外壳。

3、 正在对第六代 iPod nano 的显示屏进行拆卸操作。

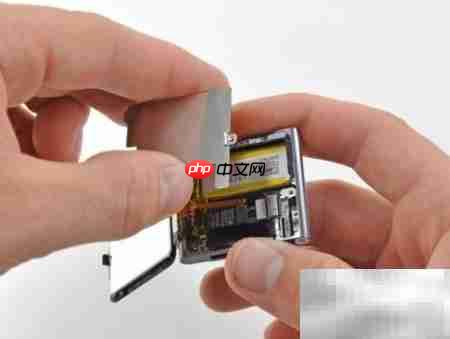

4、 移除屏幕后可见内部设有一层金属屏蔽罩，用于保护核心电路免受电磁干扰。

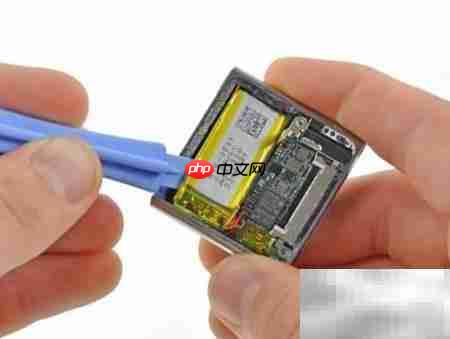

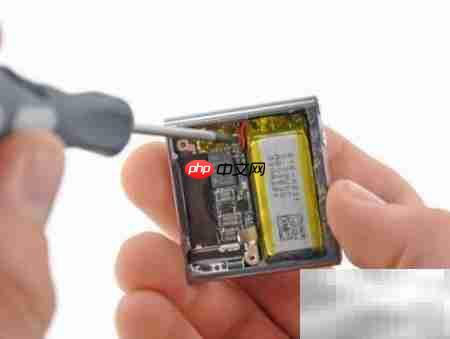

5、 拆下屏蔽层后，主板和电池组件完全暴露，布局紧凑且高度集成。

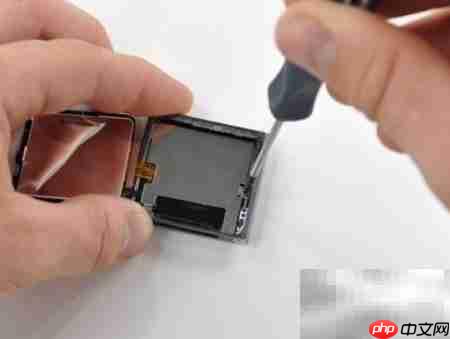

6、 在拆解过程中需谨慎断开连接屏幕与主板的柔性排线。

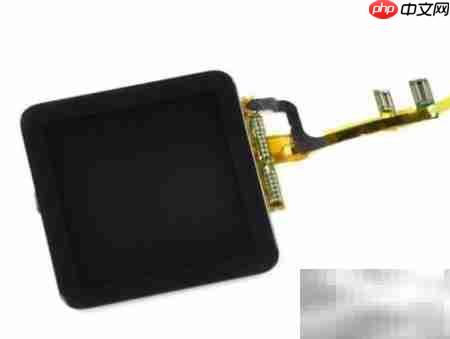

7、 第六代 iPod nano 配备一块1.54英寸多点触控LCD屏幕，分辨率为240×240像素，像素密度达220ppi。其显示清晰度优于iPad的132ppi屏幕，在苹果产品中仅次于iPhone 4与iPod touch 4所搭载的326ppi视网膜显示屏，带来极为细腻的视觉效果，即使在极小尺寸下也表现出众。

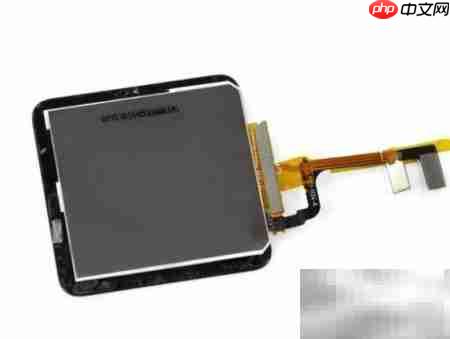

8、 该机型屏幕模块厚度仅为2.27毫米，相比之下，iPhone 4 和 iPod touch 4 的屏幕分别厚达3.05毫米与2.93毫米，体现出nano在轻薄化设计上的显著优势。

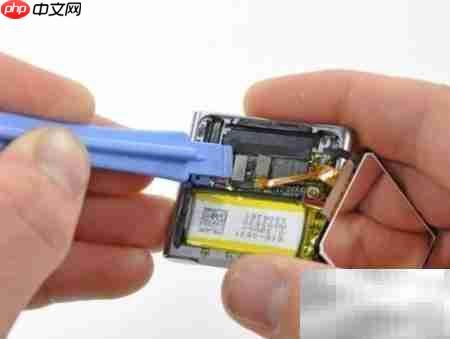

9、 拆解时需逐一断开按键模块及耳机插孔与主板之间的连接。

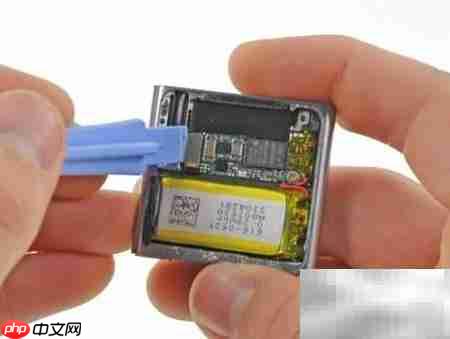

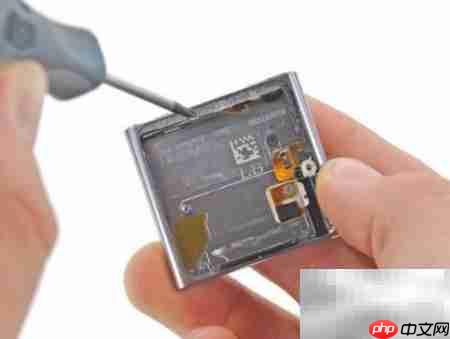

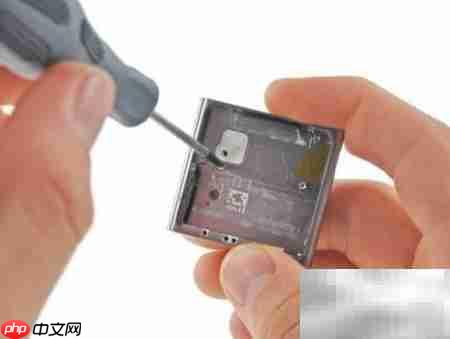

10、 主板上仅有一颗固定螺丝，拆下后即可取出主控制板。

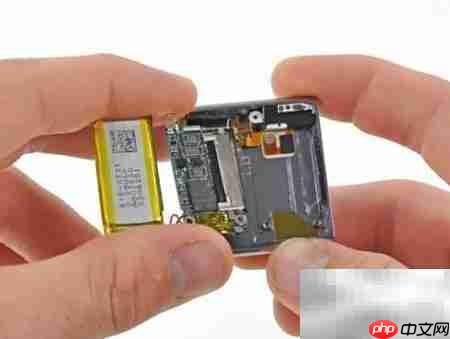

11、 成功取出第六代 iPod nano 所使用的3.7V 0.39Wh锂离子电池，该电池支持长达24小时的连续音乐播放。

智谱清言 - 免费全能的AI助手

智谱清言 - 免费全能的AI助手

2

查看详情

12、 电池通过两条导线直接焊接到主板上，相较前代省略了用于温度监测的第三条线缆，因新款电池体积更小、发热更低，无需额外测温功能。

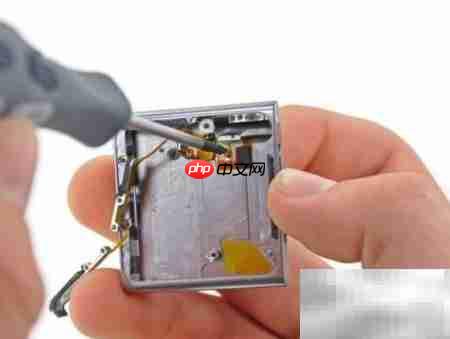

13、 耳机插孔与音量按键的排线沿机身内侧布置，需拧下五颗螺丝才能完整拆卸。

14、 逐颗卸下固定螺丝后，排线逐渐脱离机体。

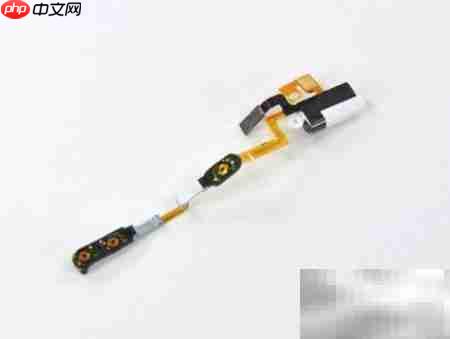

15、 完整拆下的排线集成了电源触点、音量按钮、耳机接口以及FM收音机天线等多种功能。

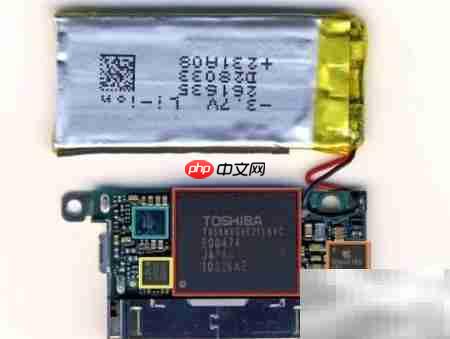

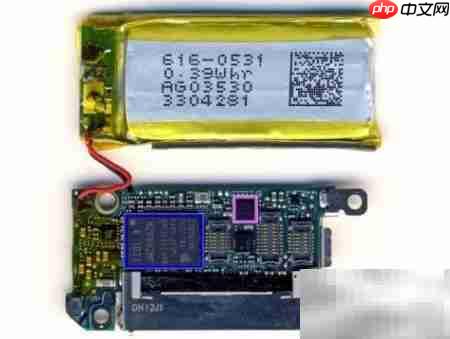

16、 展示第六代 iPod nano 主板上的芯片配置。

17、 主要芯片包括东芝 TH58NVG6E2FLA4C 型号的8GB NAND闪存，一颗标记为苹果标识、编号33850859 C0E111022 的芯片，另一颗苹果芯片编号为338S0783-B1 10298HLS，还有一颗编号为0650 D0UY 027 的未知芯片，尚未确认其具体功能。

18、 显示第六代 iPod nano 主板背面所搭载的芯片信息。

19、 编号为339S0104 YGC7 1031 K4X51323P1 YRF 020A3 ARM N2HXHZMP 4 1031 的芯片确认由苹果生产；另一颗编号为35758907 1025 A 04 629749 的芯片目前仍未识别制造商及用途，相关资料仍在核实中。

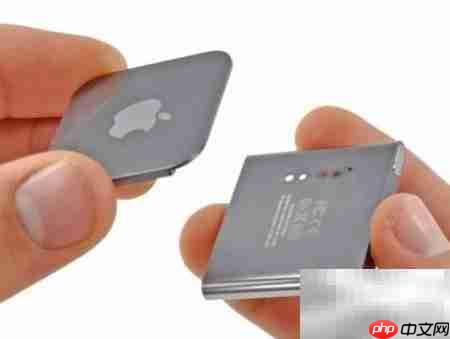

20、 正在拆卸第六代 iPod nano 的背夹部分，其通过螺丝与主体连接。

21、 夹扣与机身可分离设计，不同于以往一体化结构，提升了维修与更换的便利性。

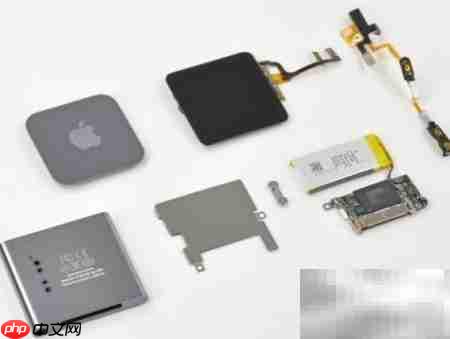

22、 第六代 iPod nano 所有拆解组件完整陈列，展现其高度紧凑的内部构造。
