维控触摸屏XY趋势图创建指南

聖光之護
发布： 2025-11-10 09:57:16
原创
284人浏览过

在维控触摸屏编程软件中，若要实现对坐标趋势变化的对比分析，可通过创建xy趋势图来完成。以下是具体的操作步骤与实现方法：

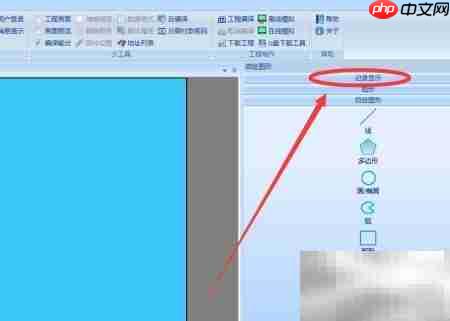

1、 打开维控触摸屏编程软件，在工程管理栏中找到并选择“记录显示”功能选项。

维控触摸屏XY趋势图创建指南

2、 进入“记录显示”菜单界面后，点击相关设置项进入配置页面。

维控触摸屏XY趋势图创建指南

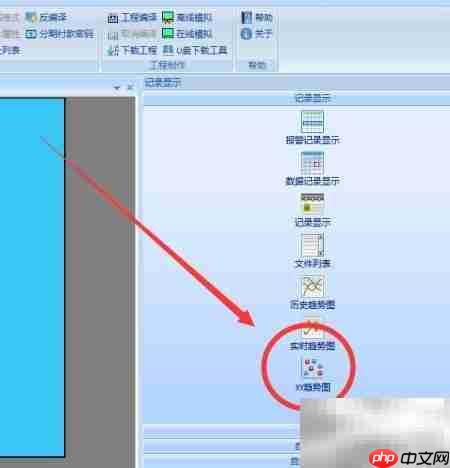

3、 从工具栏中将“XY趋势图”组件拖拽至设计编辑区域，并双击该组件以打开属性设置窗口。

维控触摸屏XY趋势图创建指南

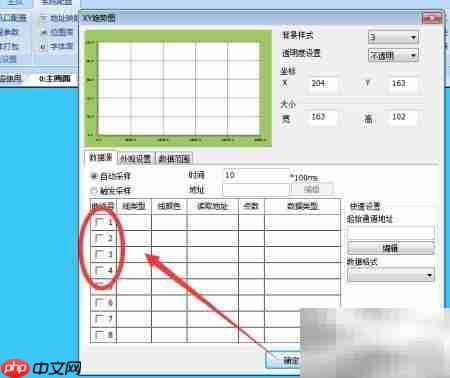

4、 在弹出的XY趋势图设置界面中，勾选需要启用的曲线编号。

维控触摸屏XY趋势图创建指南

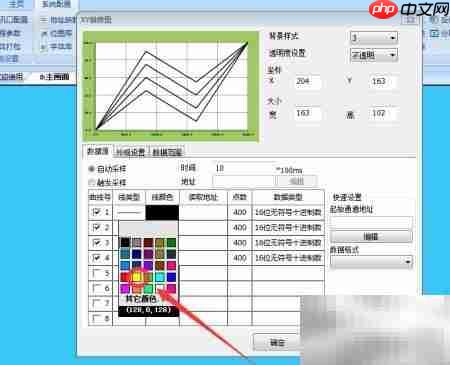

5、 为便于区分不同数据曲线，可为各个曲线号设置不同的颜色标识。

维控触摸屏XY趋势图创建指南

Bing图像创建器
Bing图像创建器

必应出品基于DALL·E的AI绘图工具

Bing图像创建器 45
查看详情 Bing图像创建器

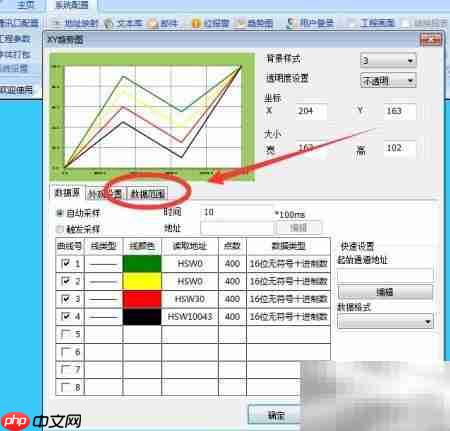

6、 接下来，在XY趋势图设置中选择所需的数据采集范围。

维控触摸屏XY趋势图创建指南

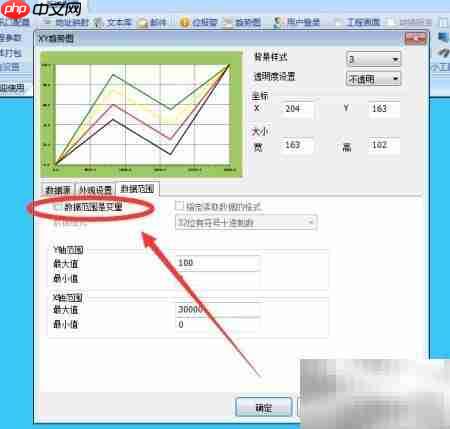

7、 在数据范围设置区域，切换至“变量”选项，以便绑定实际的数据源。

维控触摸屏XY趋势图创建指南

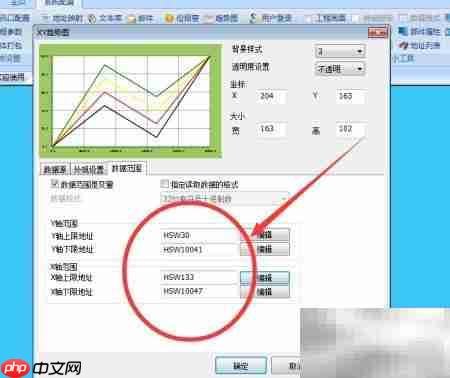

8、 配置数据变量对应的横轴（X）和纵轴（Y）的显示范围，确保数据可视化合理清晰。

维控触摸屏XY趋势图创建指南

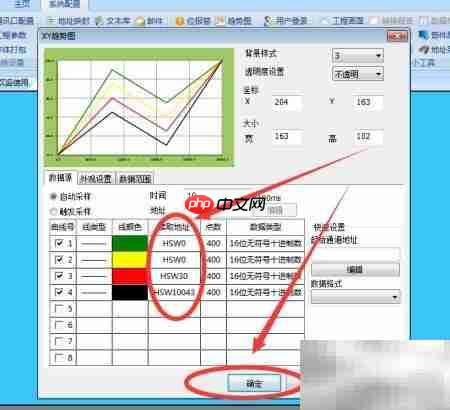

9、 最后，设定XY趋势图的数据读取地址或存储位置，确认所有参数无误后，完成图表的创建。

维控触摸屏XY趋势图创建指南

以上就是维控触摸屏XY趋势图创建指南的详细内容，更多请关注php中文网其它相关文章！
