rhino怎么将线扫略成面

rhino如何将线扫略成面？rhino软件中线扫略成面的操作可以将线段集合沿着指定的路径进行扫描，从而生成一个曲面。这种技术常用于创建复杂形状，例如管道、护栏和扫掠曲面。本篇文章将详细介绍rhino中线扫略成面的方法步骤，帮助你轻松掌握这项操作，创作出更复杂精美的模型。

首先，建立如图所示的两条曲线。单轨扫略的要求是要有一条路径和一条断面曲线，路径和断面曲线可以不必接触，路径可以为曲线也可以为直线

找到下图1中箭头所指向的图标，点击图标下方的小三角形。而后它会弹出如下图2所示的窗口，找到图2中框选出来的【单轨扫略】的图标，左键单击。

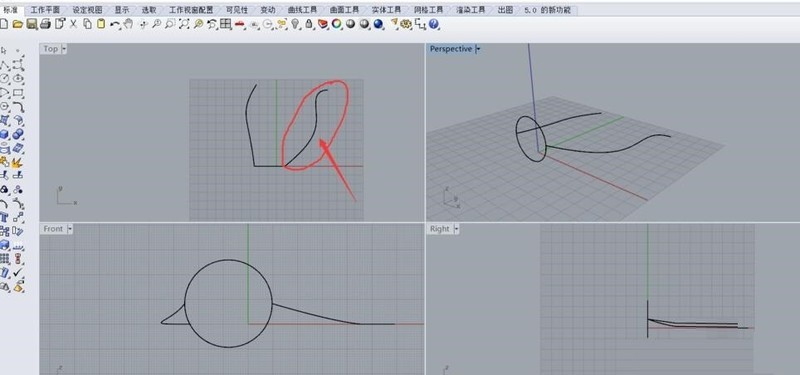

如图所示，按照指示栏上的指示，选择路径和截面曲线，截面曲线一般为一条封闭的线。先点击路径再点击曲线而后按【enter】键确定。

如图所示，此时系统会显示出曲线接缝点，若你对这一处的接缝点不满意，你可以用鼠标在曲线上移动，选择新的曲线接缝点。

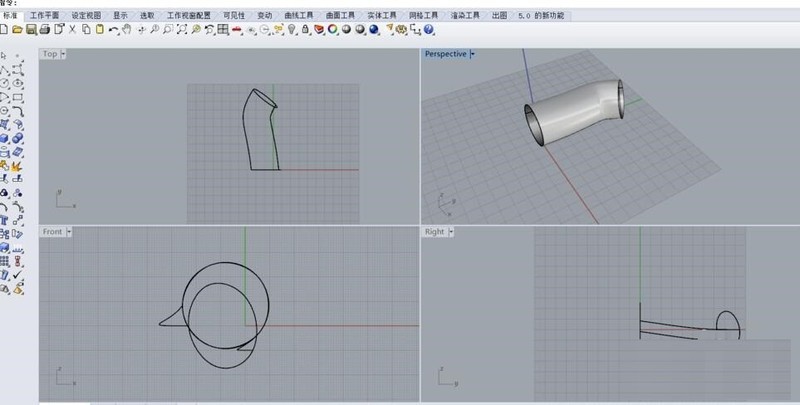

确定好接缝点之后，按【enter】键，会弹出如图所示窗口，上面显示的是单轨扫略后的图形的一些变换的选项，你可根据自己模型的需求进行选择。选择好之后，按【确定】选项，得到如下图2所示模型

如图所示，小编建立了两条曲线和一截面曲线，双轨扫掠需要两条路径来约束面的形态，若你所需要的面变化均匀则用单轨扫略，变化不均匀则可采用双轨扫掠。

千图设计室AI海报

千图网旗下的智能海报在线设计平台

172

查看详情

双轨扫略和单轨扫略差不多，找到图1中箭头所指向的图标，点击图标下方的小三角形。而后它会弹出图2所示的窗口，找到图2中框选出来的【双轨扫略】的图标，左键单击。

如图所示，按照指示栏的指示按顺序选择第一条路径、第二条路径和截面曲线，并按【enter】键确定

和单轨扫略一样，如图所示，此时系统会显示出曲线接缝点，若你对这一处的接缝点不满意，你可以用鼠标在曲线上移动，选择新的曲线接缝点。

确定好接缝点之后，按【enter】键，会弹出如图所示窗口，上面显示的是双轨扫略后的图形的一些变换的选项，这些选项和单轨扫略有不同的地方，你可根据自己模型的需求来进行选择和更改。选择好之后，按【确定】选项，得到图2所示模型，我们可以看到横截面的形态沿着两条曲线变化。
