中望CAD更换尺寸标注关联性的方法介绍

WBOY
发布： 2024-05-27 13:10:08
转载
1437人浏览过

在使用中望cad时，需要更换尺寸标注的关联性该如何操作？php小编苹果带来详细的更换方法介绍。文中详细阐述了如何在中望cad中更换尺寸标注的关联性，包括实际操作步骤、注意事项等，为用户提供全面且实用的指导。

打开中望CAD软件，打开要进行修改尺寸关联的文件

中望CAD更换尺寸标注关联性的方法介绍

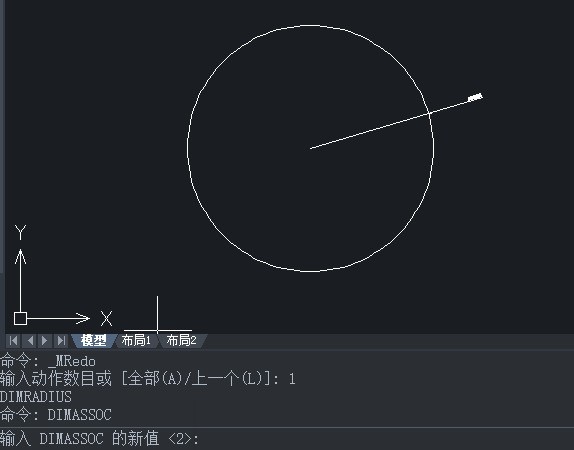

找到命令行，输入【DIMASSOC】，按回车键进行确认

中望CAD更换尺寸标注关联性的方法介绍

选定关联的模型，在这可以看到，关联标注的变量值是2，是属于默认值。除此之外，无关联标注的变量值为1，而分解标注的变量值为0

中望CAD更换尺寸标注关联性的方法介绍

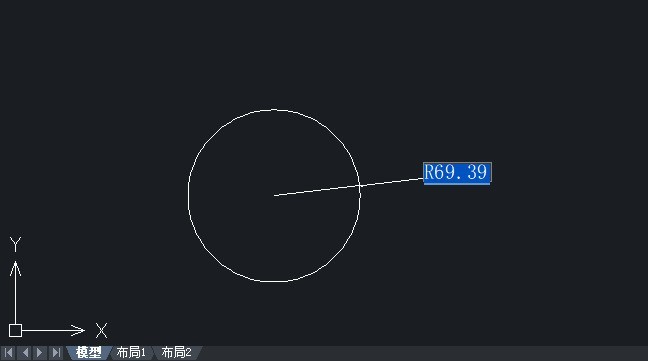

若这时调整了圆的大小，那么它所标注的数字也会进行改变

中望CAD更换尺寸标注关联性的方法介绍

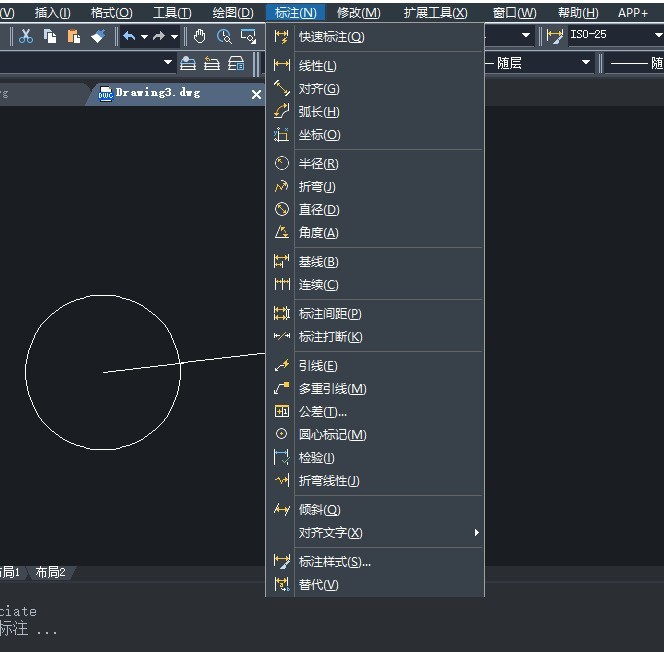

若要重新进行关联，可以找到CAD菜单栏上的标注-重新关联标注按钮，开启重新关联标注的功能

慧中标AI标书
慧中标AI标书

慧中标AI标书是一款AI智能辅助写标书工具。

慧中标AI标书 120
查看详情 慧中标AI标书

中望CAD更换尺寸标注关联性的方法介绍

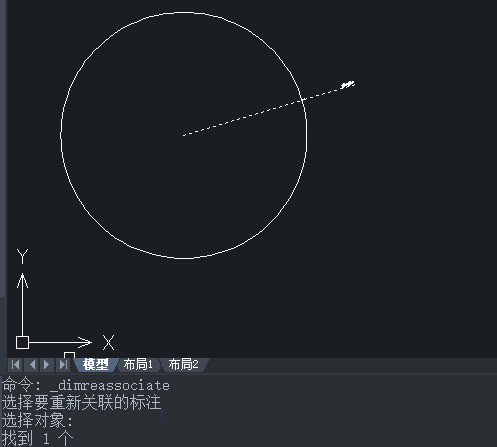

选择一个或多个要建立或重新建立关联的标注

中望CAD更换尺寸标注关联性的方法介绍

根据需要建立关联的标注的类型，依据命令行提示进行操作：

1)指定尺寸界线原点位置

2)输入S(选择对象)选择标注对象

3)按 ENTER 键指定下一个尺寸界线原点

4)按 ESC 键退出当前命令，并保存已建立的所有关联

以上就是中望CAD更换尺寸标注关联性的方法介绍的详细内容，更多请关注php中文网其它相关文章！
