以下是pro/e钣金建模中天圆地方及其展开的实例：

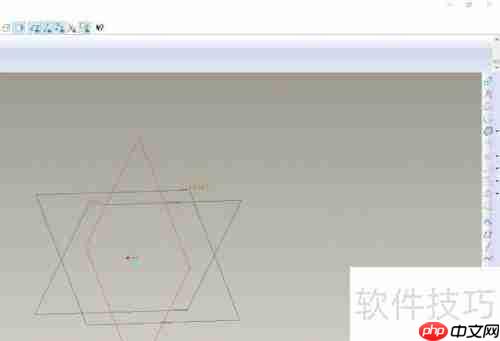

1、 启动Pro/E 4.0软件系统。

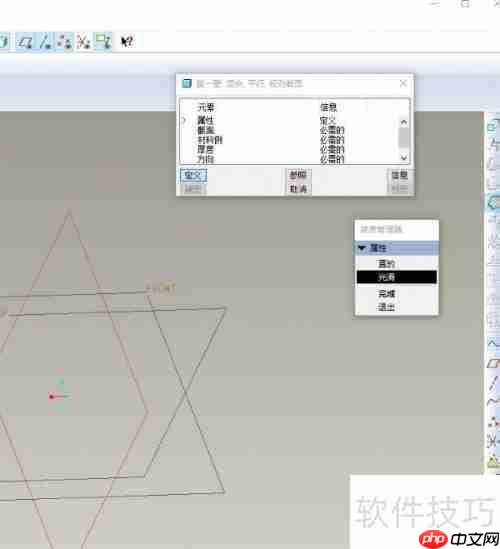

2、 构建混合墙体。

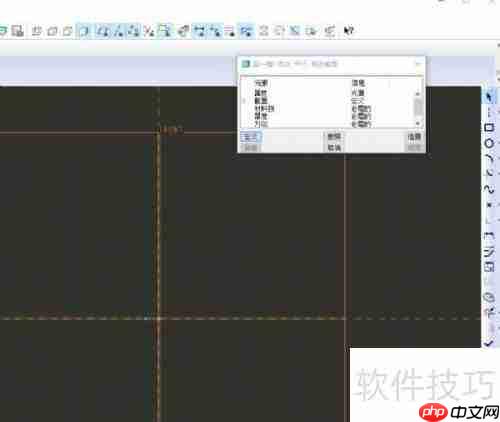

3、 绘制第一个截面：选择平面，进入草绘模式，绘制一个200x200的正方形，并在四角添加R5的倒圆。

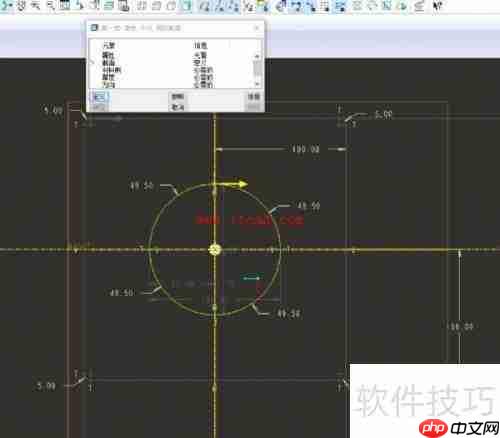

4、 绘制完第一个截面后，右键单击并选择切换剖面以绘制第二个截面。绘制一个100x100的正方形，并将四角倒圆为R49.5，使其更接近圆形。

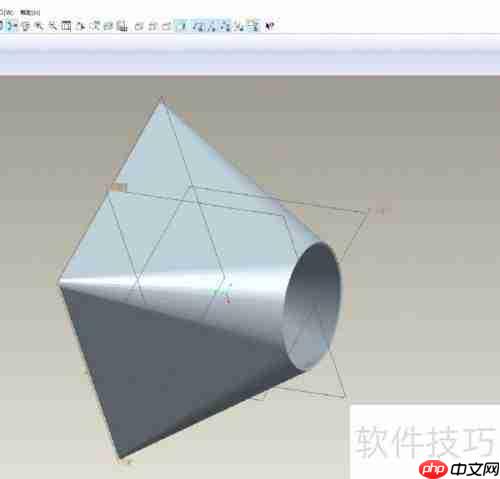

5、 完成截面设置后，定义厚度为2，高度为150，最终生成如图所示的天圆地方模型。

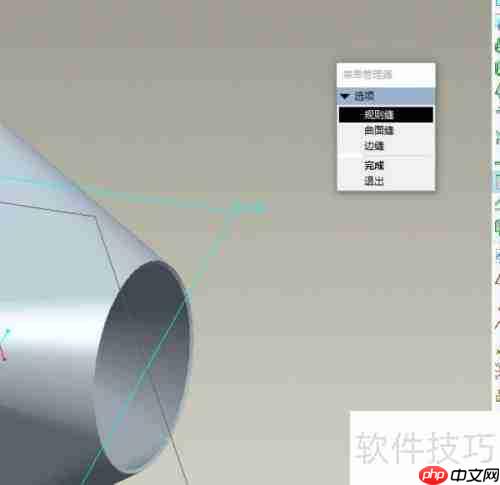

6、 设置割缝以便于后续展开操作。

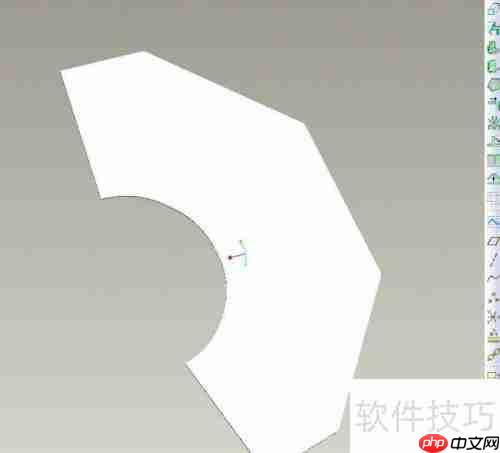

7、 定义割缝之后，点击展开命令执行展开操作。
以上就是Pro/E钣金建模天圆地方实例演示的详细内容，更多请关注php中文网其它相关文章！
