飞时达总规控规软件gpcadk的分图则框被设计为外部dwg文件，这些文件需要保存在c:fastdatagpcadkstandard...（此处对应具体位置名称，例如采用通用国标，则存放在‘通用国标’文件夹）的图则模板目录内。您可以编辑现有的图则模板文件，或者按照以下步骤来自定义图则文件：
1、 打开原有的图则文档。
2、 定义图则包含的内容范围。
3、 从左下角起始，用pline工具画出内容边界的线条，线宽设定为0.255。
4、 挑选缩略图区域。
5、 使用pline指令描绘内容边框，线宽设为0.254，起点同样从左下角开始。
6、 标注图则的最大界限。
7、 运用pline指令画出最大边界线，线宽设置为0.256。
8、 清楚地块的属性详情。

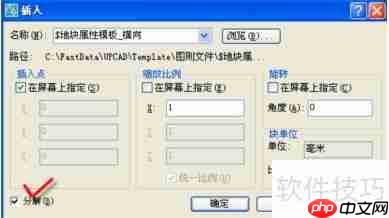

9、 首先，通过insert命令，将路径C:FastDataGPCADKStandard通用国标图则模版里的属性模板文件\$地块属性模板.dwg以分解模式插入到原图则旁边适当的位置。具体步骤如下：

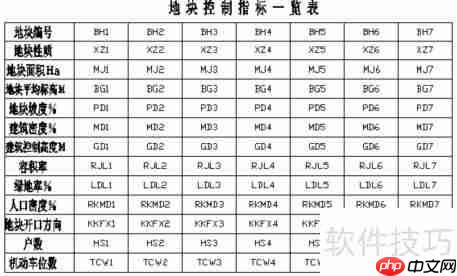

10、 把插入的属性值（例如BH1，1代表行或列号）移动到属性表格的一行或一列之中，如果属性不够，可以复制并调整编号。
11、 保留关键信息，去除多余描述。

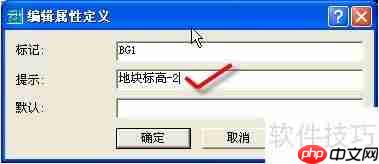

12、 若想更改某个属性的小数点位数，双击该属性，在提示框里输入所需数值即可。

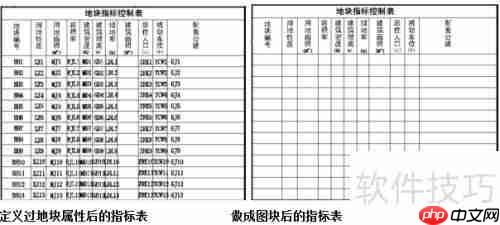

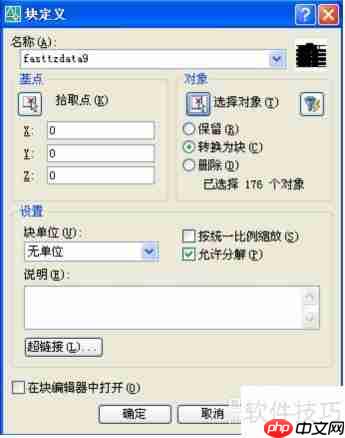

13、 整合地块控制指标表，形成以fasttzdata开头命名的图块。
14、 利用BASE命令，可以将插入基点精准定位在图形左下角。
15、 最终完成的文件需放置于C:FastDataGPCADKStandard对应的文件夹内（若采用通用国标，则为‘通用国标’）的图则模版目录下。
